RTA - Renault Laguna: Boîtier de filtre à air

Moteurs K4M et F4P

DEPOSE

DEPOSE

Débrancher la batterie.

Déposer le résonateur d'air.

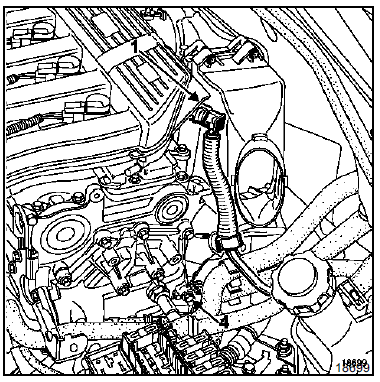

Débrancher le tuyau de dépression du servofrein (1) (côté collecteur).

Déposer :

  • la patte de fixation (4) du connecteur de sonde à oxygène afin de faciliter le passage du boîtier d'air.

  • le filtre à air,

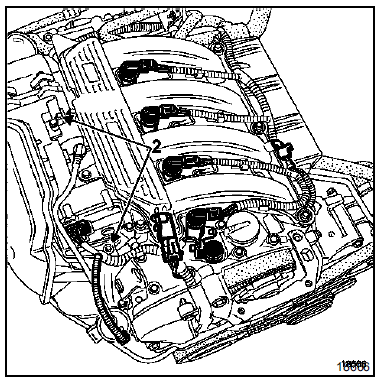

  • les vis (2) de fixation du boîtier filtre à air.

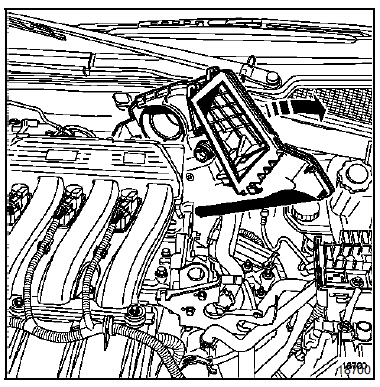

Décaler le boîtier d'air sur la droite pour le faire sortir.

Décaler le boîtier d'air sur la droite pour le faire sortir.

Le boîtier d'air peut passer entre la baie de pare-brise, le moteur et l'amplificateur de freinage.

REPOSE

REPOSE

Procéder au remontage en sens inverse de la dépose.

Serrer les vis de fixation en respectant le couple de serrage.

Nota : faire attention à la sortie de dépression allant du collecteur d'admission à l'amplificateur de freinage. La destruction de cette sortie entraînerait le remplacement du connecteur.
