RTA - Renault Laguna: Boîtier de direction

ATTENTION : la dépose des vis de berceau et des vis

ATTENTION : la dépose des vis de berceau et des vis de crémaillère de direction implique impérativement leur remplacement et leur serrage au couple.

DEPOSE

Véhicule sur un pont à deux colonnes.

Débrancher la batterie.

Déposer :

  • la protection sous moteur,
  • les fixations inférieures de pare-chocs,
  • les roues.

Mettre en place un bloc volant.

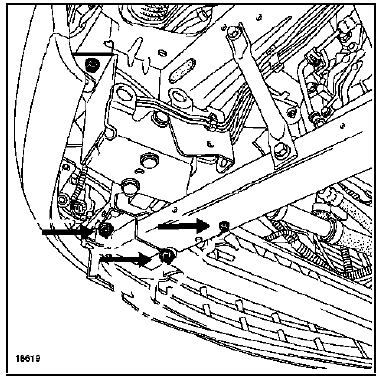

Déposer :

  • les pare-boues avant,
  • les deux tirants gauches,
  • le tirant droit,

  • les deux longerons aluminium,

  • les écrous de biellette de renvoi de barre stabilisatrice,
  • les écrous de rotule de direction.

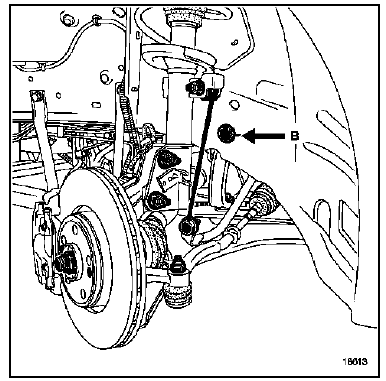

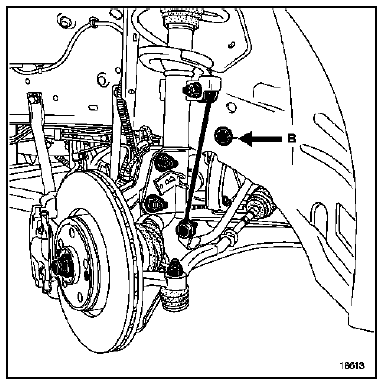

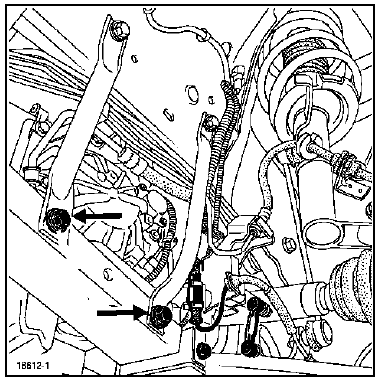

Desserrer les deux vis de tirant de fixation du berceau sur caisse en (B).

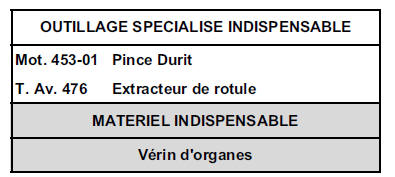

Mettre en place les pinces Durit Mot. 453-01.

Mettre en place les pinces Durit Mot. 453-01.

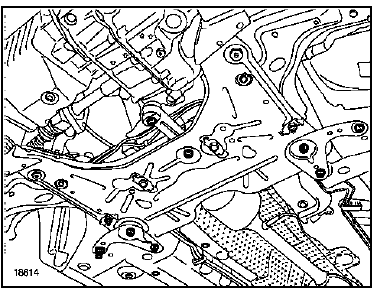

Déposer :

  • la vis de chape de direction,
  • la vis de fixation de tuyau de direction assistée,
  • les vis de biellette de reprise de couple,
  • les vis de tirant acoustique ainsi que les vis de fixation arrière de berceau.

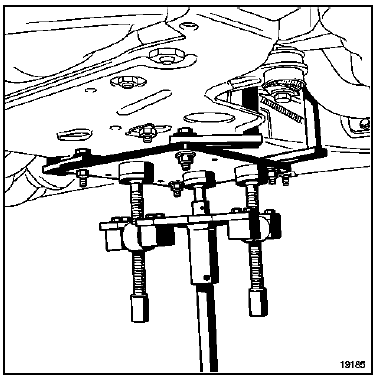

Placer un vérin d'organes sous le berceau.

Placer un vérin d'organes sous le berceau.

Déclipser les tuyaux de frein et les câblages du

Déclipser les tuyaux de frein et les câblages du capteur du berceau et des tirants.

Déposer les deux vis de tirant de fixation du berceau sur caisse en (B) et descendre le berceau de 20 centimètres.

Basculer la barre stabilisatrice vers l'avant.

Basculer la barre stabilisatrice vers l'avant.

Déposer :

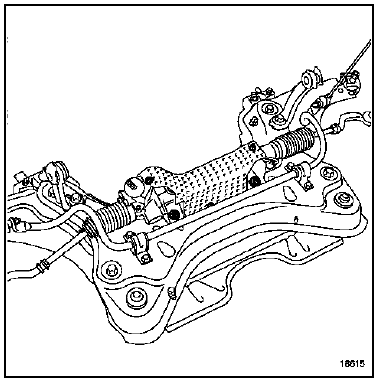

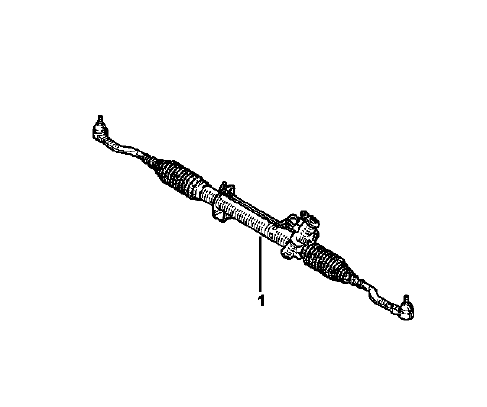

  • l'écran thermique de la crémaillère,
  • la crémaillère.

REPOSE

REPOSE

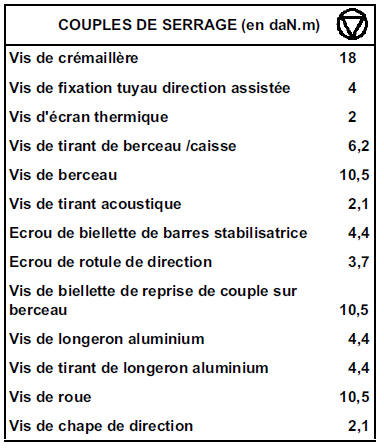

Remplacer les vis de berceau et de crémaillère, serrer au couple en procédant en sens inverse de la dépose.

Reposer correctement l'écran thermique.

Remplir la direction assistée et la purger.

ATTENTION : la remise en place de la vis de chape de crémaillère nécessite un calage de la colonne de direction (voir chapitre "Colonne de direction").

    Rotule axiale
    Le remplacement de la rotule axiale s'effectue boîtier de direction en place sur le véhicule. En effet, l'outil  permet le desserrage des rotules axiales à travers le pass ...

    Colonne de direction
    Véhicule sur un pont à deux colonnes. Placer les roues du véhicule droites. Déverrouiller la colonne. DEPOSE Avant toute opération sur les syst&e ...
