RTA - Renault Laguna: Boîtier de commande

ECLATE

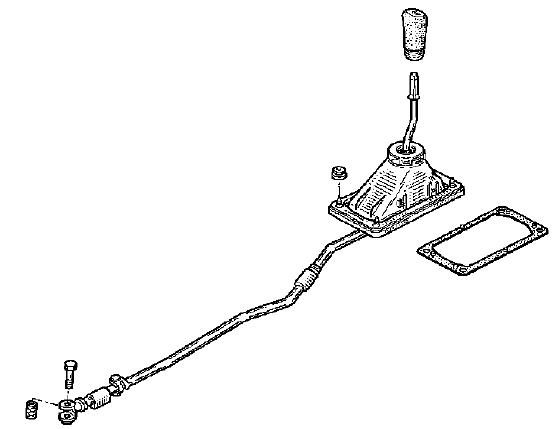

Cables de commande externe sur boite JR/JH

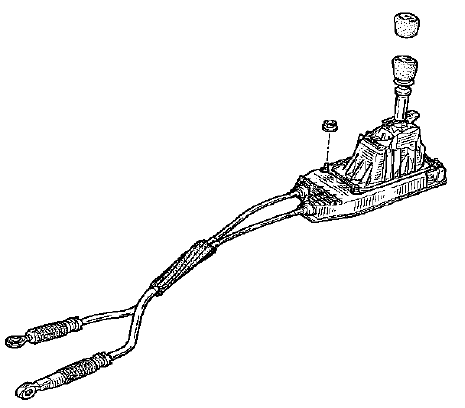

Cables de commande externe sur boite PK

Cables de commande externe sur boite PK

JR - JH

JR - JH

DEPOSE

DEPOSE

Cette opération s'effectue après avoir déposé la console centrale (voir chapitre concerné).

Sous le véhicule :

Sous le véhicule :

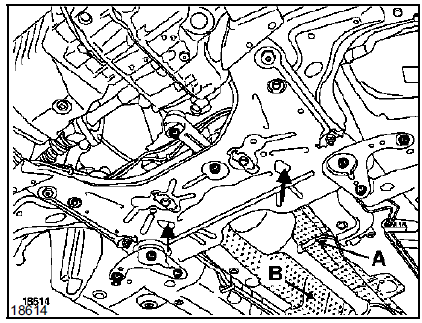

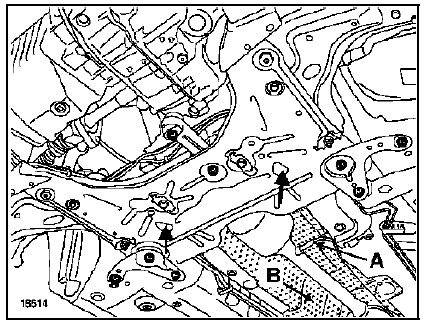

Débrancher la sonde à oxygène (A).

Déposer :

  • la ligne d'échappement (voir chapitre 19),
  • les deux vis de fixation de l'écran thermique,
  • l'écran thermique (B).

Dans le compartiment moteur :

Dans le compartiment moteur :

Déposer :

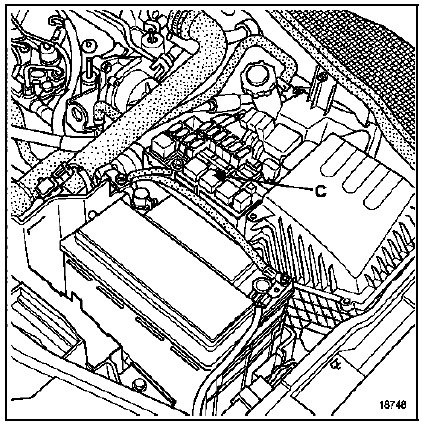

  • le boîtier résonateur (C),

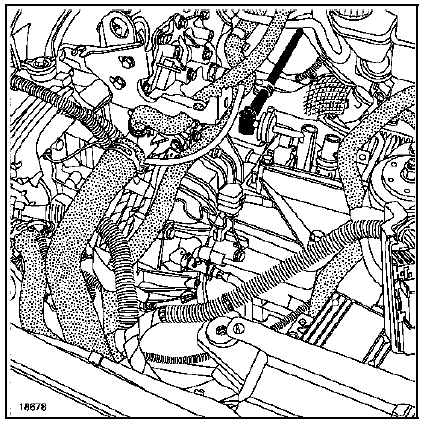

  • la vis de fixation de la commande externe des vitesses,

  • le câble de commande externe des vitesses avec le boîtier de commande.

REPOSE

Procéder dans l'ordre inverse de la dépose.

PK

DEPOSE

DEPOSE

Cette opération s'effectue après avoir déposé la console centrale (voir chapitre concerné).

Sous le véhicule :

Sous le véhicule :

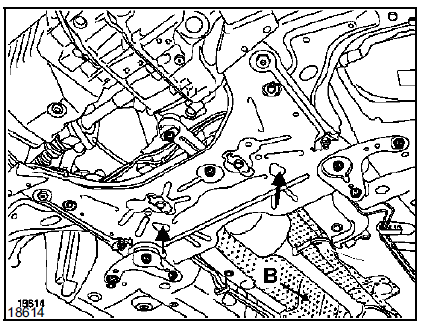

Déposer :

  • la ligne d'échappement (voir chapitre 19),
  • les deux vis de fixation de l'écran thermique,
  • l'écran thermique (B).

Dans le compartiment moteur :

Dans le compartiment moteur :

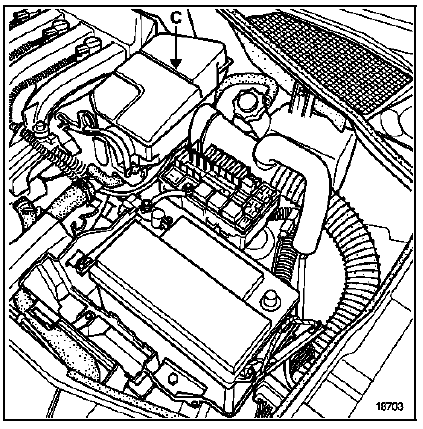

Déposer le boîtier relais (C).

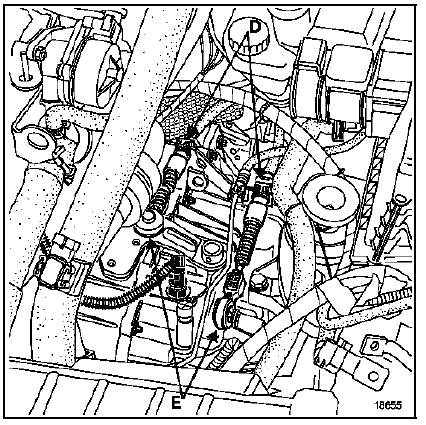

Retirer les agrafes (D) des câbles de commande

Retirer les agrafes (D) des câbles de commande externe des vitesses (E).

Déposer le câble de commande de selection des

Déposer le câble de commande de selection des vitesses avec le boîtier de commande.

REPOSE

REPOSE

Procéder dans l'ordre inverse de la dépose.

ECLATE

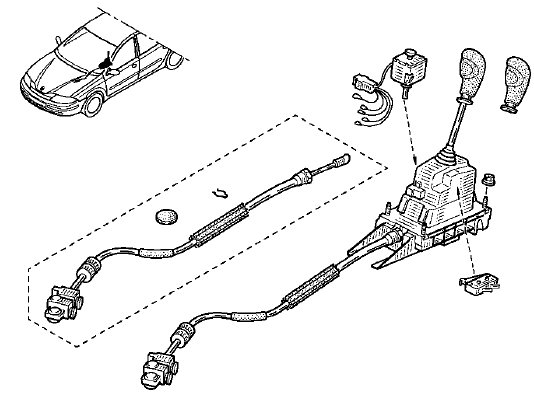

Cables de commande externe sur boite DP0/SU1

DP0/SU1

DP0/SU1

PARTICULARITE :

PARTICULARITE :

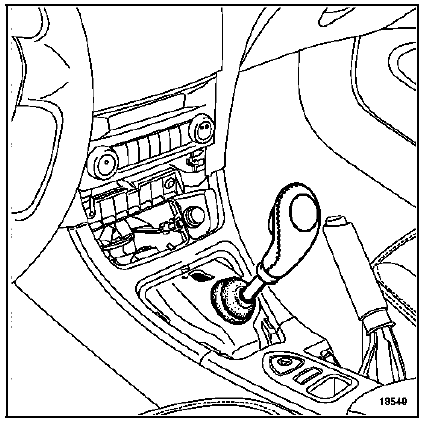

Lorsque le véhicule est immobilisé, il est possible de déverrouiller le levier de sélection des vitesses en appuyant sur le bouton placé sous le soufflet.

DEPOSE

DEPOSE

Cette opération s'effectue après avoir déposé la console centrale.

Sous le véhicule :

Débrancher la sonde à oxygène (A) (si équipé).

Déposer :

  • la ligne d'échappement (voir chapitre 19),
  • les deux vis de fixation de l'écran thermique,
  • l'écran thermique (B).

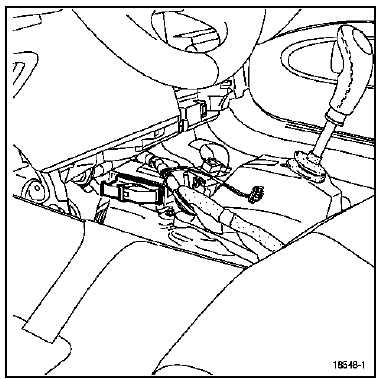

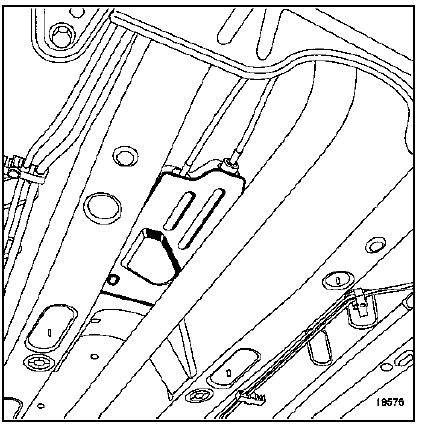

A l'aide d'une lame coupante, découper le dessous du

A l'aide d'une lame coupante, découper le dessous du boîtier suivant l'empreinte circulaire.

Dégager le câble du boîtier.

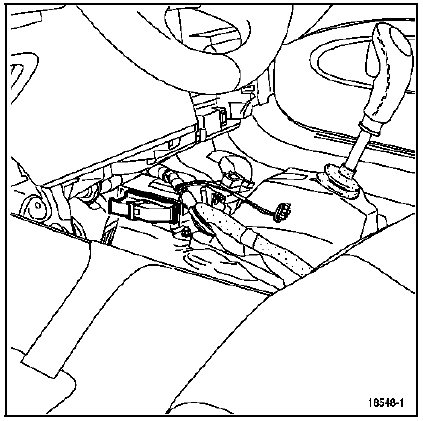

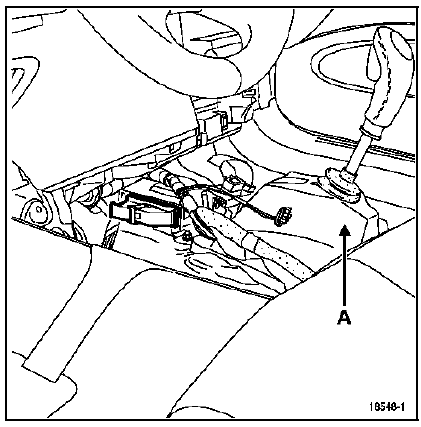

Déposer le boîtier de commande (A).

REPOSE

REPOSE

Procéder dans l'ordre inverse de la dépose.

ATTENTION : bien positionner les câbles.
