RTA - Renault Laguna: Berceau train

ATTENTION : la dépose des vis et écrous du train

ATTENTION : la dépose des vis et écrous du train avant implique impérativement leur remplacement et leur serrage au couple.

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

Déposer :

  • la protection sous moteur,
  • les fixations inférieures de pare-chocs,
  • les roues.

Mettre en place un bloc volant.

Déposer :

  • les pare-boue avant,

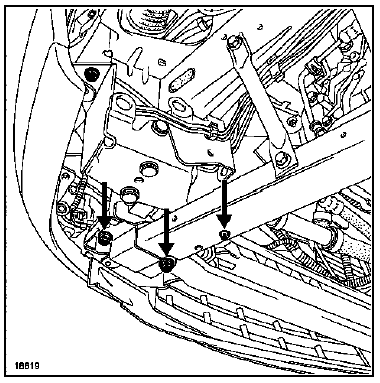

  • les deux tirants gauche et le tirant droit,
  • les vis de pattes de fixation du tuyau de frein et du capteur ABS.

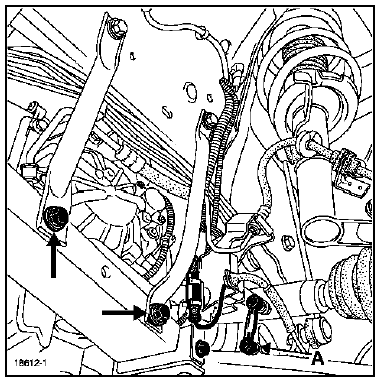

  • la biellette du capteur de position de la lampe au XENON si véhicule équipé en (A),

Déclipser les capteurs ABS du bras inférieur et du

Déclipser les capteurs ABS du bras inférieur et du berceau.

Déposer :

  • les deux longerons aluminium,

  • les écrous de biellette de renvois de barre stabilisatrice,
  • les écrous de rotule de direction.

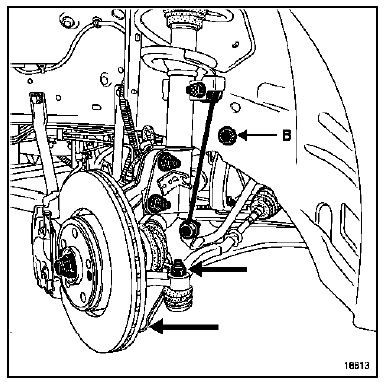

Desserrer les deux vis de tirant de fixation du berceau sur la caisse en (B).

Déposer les écrous de bras inférieur.

Déposer les écrous de bras inférieur.

Mettre en place des pinces Durit sur les tuyaux de direction.

Déposer :

  • la vis de chape de direction,
  • la vis de fixation du tuyau de direction assistée,
  • les vis de biellette de reprise de couple,

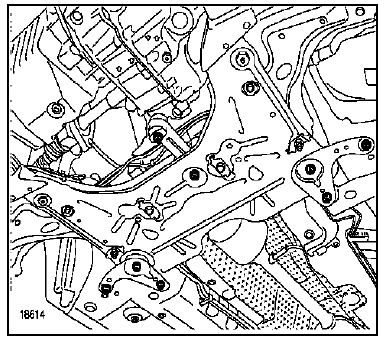

  • les vis de tirant acoustique ainsi que les vis de fixation arrière de berceau.

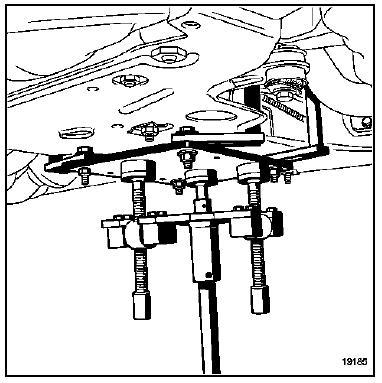

Placer un vérin d'organes sous le berceau.

Placer un vérin d'organes sous le berceau.

Déclipser les tuyaux de frein et les câblages du

Déclipser les tuyaux de frein et les câblages du capteur ABS du berceau et des tirants.

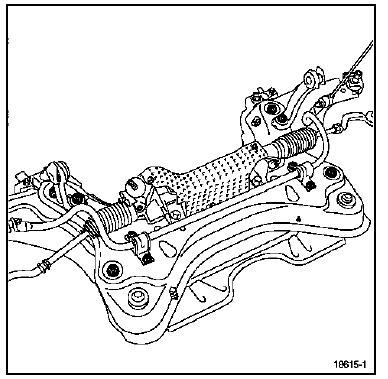

Déposer les deux vis de tirant de fixation du berceau sur la caisse, et déposer le berceau.

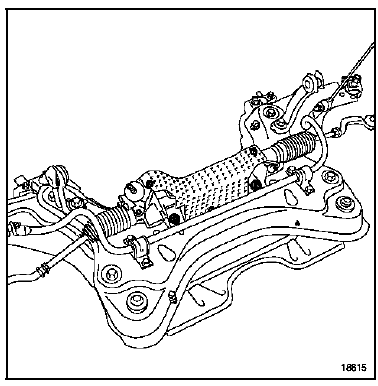

Berceau déposé, déséquiper celui-ci.

REPOSE

REPOSE

Equiper le nouveau berceau.

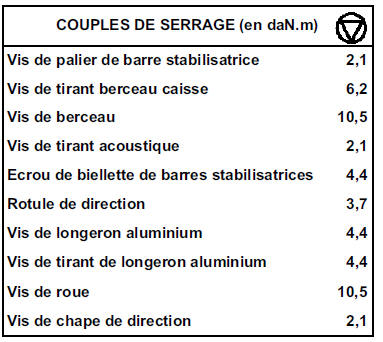

Remplacer les vis de berceau et serrer au couple en procédant en sens inverse de la dépose.

ATTENTION : la remise en place de la vis de chape de crémaillère nécessite un calage de la colonne de direction, (voir chapitre de direction).

NOTA : si le véhicule en est équipé, il sera nécessaire d'effectuer une initialisation des lampes au XENON (voir chapitre 80 "Initialisation") .
