RTA - Renault Laguna: Alarme
DESCRIPTION
Les véhicules sont précâblés pour recevoir une alarme homologuée Renault.

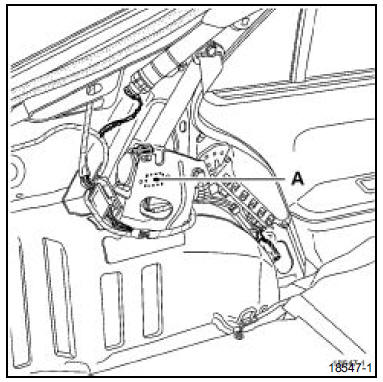

Le connecteur spécifique (A) est présent derrière la garniture, à côté du prétensionneur arrière gauche.
FONCTIONNEMENT
L'ACU (Alarme Contrôle Unit) est connecté à l'Unité Centrale Habitacle par liaison série.
La désactivation de l'alarme est donnée par l'Unité Centrale Habitacle par une ligne codée en cas de décondamnation par télécommande radiofréquence.
L'activation de l'alarme est donnée par l'Unité Centrale Habitacle en cas de :
- condamnation par télécommande radiofréquence.
- recondamnation automatique.
L'Unité Centrale Habitacle informe la centrale d'alarme de l'état des ouvrants après condamnation par télécommande radiofréquence.

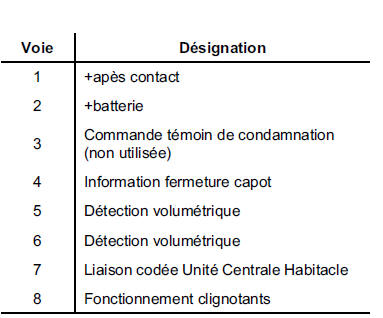

BRANCHEMENT
Avertisseur sonore
DESCRIPTION
DESCRIPTION
Selon modèle, les véhicules peuvent être équipés de :
un ou deux avertisseurs simples,
deux avertisseurs commandés par une ...
D'autres materiaux:
Support bac à batterie
Le remplacement de cette pièce est une opération
complémentaire au remplacement du longeron avant
pour une collision avant.
Dans la méthode décrite ci-après vous ne trouverez
que les descriptions et liaisons spécifiques à la pièce
...
Connecteur modulaire
DP0
Connecteur VERT (Contacteur multifonction)
Connecteur JAUNE (interface Electronique
Hydraulique)
Connecteur VERT (pression ligne)
Connecteur JAUNE (vitesse turbine)
Connecteur BLEU (électrovanne de pilotage du
débit d'échangeur).
NUMEROTATION DES VOIES ...
Arbre de localisation de pannes
PAS DE
COMMUNICATION AVEC LE CALCULATEUR
CONSIGNES
Rien à signaler
Essayer l'outil de diagnostic sur un autre véhicule.
Vérifier :
La liaison entre l'outil de diagnostic et la prise diagnostic (bon état
du câble),
Les fusibles injection, moteur et ha ...
