RTA - Renault Laguna:  Capteurs d'ouverture

Pour permettre le fonctionnement de la carte RENAULT "main-libre", chacune des poignées de portes est équipée d'un capteur de présence. Ce capteur permet de détecter la main de l'utilisateur et de déclencher l'interrogation main-libre.

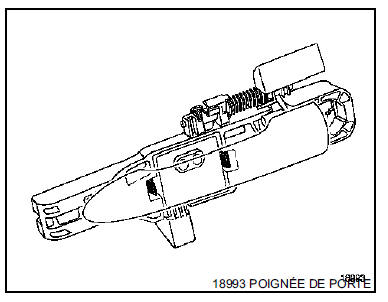

Le capteur, positionné sur le fond de la poignée, est

Le capteur, positionné sur le fond de la poignée, est accompagné d'un réflecteur et d'un contacteur de mouvement de poignée.

Après un long moment d'inactivité, le capteur d'ouverture est relayé par un capteur de déplacement de poignée.

NOTA : Pour la dépose de la poignée, consulter le chapitre carrosserie. Pour les affectations des voies des capteurs d'ouverture et des poignées, consulter le chapitre 84.

En ce qui concerne l'ouverture du coffre, le capteur est remplacé par un contacteur, intégré à la poignée électrique d'ouverture.

NOTA : pour la dépose de la poignée, consulter le chapitre carrosserie. Pour les affectations des voies de la poignée de coffre, consulter le chapitre 84.
