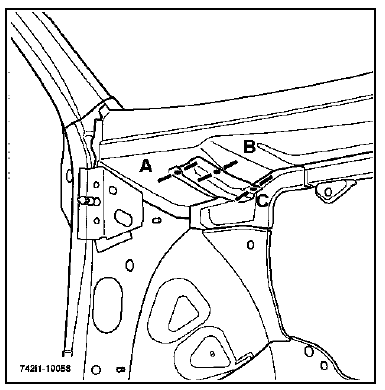

RTA - Renault Laguna: Renfort supérieur de passage de roue
Le remplacement de cette pièce est une opération liée au remplacement de la cloison de chauffage pour une collision latérale avant.
Le dégrafage de cette pièce peut être utile pour planer la cloison de chauffage lors d'un redressage.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

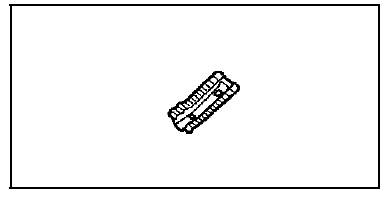

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.

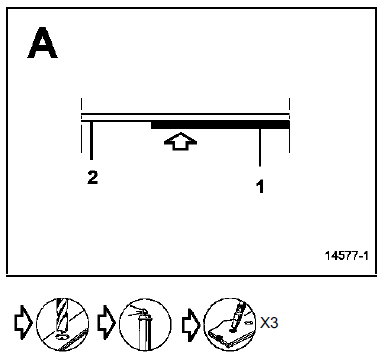

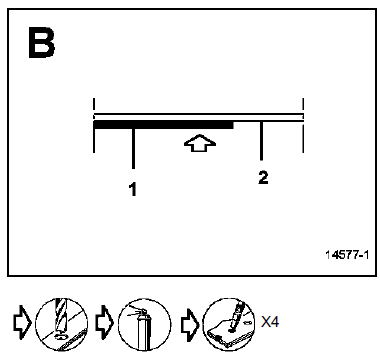

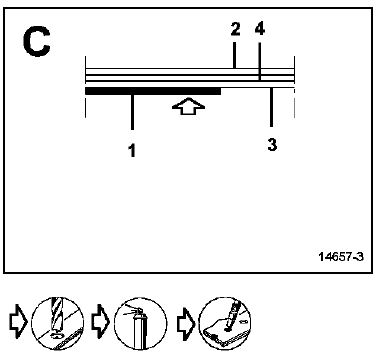

PIECES CONCERNEES (épaisseur en mm) :
- Renfort supérieur de passage de roue - 1,5
- Cloison de chauffage - 1,8/0,8
- Traverse inférieure de cloison de chauffage - 1,5
- Renfort de traverse inférieure - 1,5
