RTA - Renault Laguna: Module airbag lateral thorax (arriere)

Description

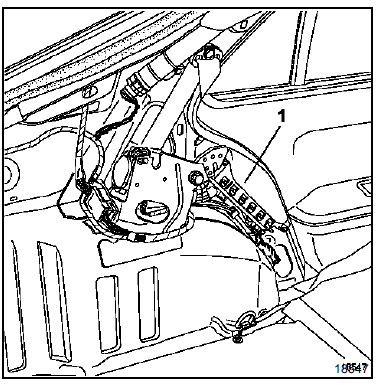

Le module "airbag latéral thorax arrière" (1) est fixé derrière la garniture à côté de l'assise de siège arrière.

Il comporte :

un sac gonflable en forme de rideau,

un générateur de gaz pyrotechnique indissociable avec son allumeur.

Pour se déployer, le sac gonflable déchire le couvercle

Pour se déployer, le sac gonflable déchire le couvercle du module.

NOTA : ce système est opérationnel après la mise du contact.

DEPOSE

ATTENTION : il est interdit de manipuler les systèmes pyrotechniques (prétensionneur ou airbag) près d'une source de chaleur ou d'une flamme, il y a risque de déclenchement.

IMPORTANT : Avant d'intervenir ou de déposer un airbag thorax arrière, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées, le témoin airbag au tableau de bord s'allume contact mis.

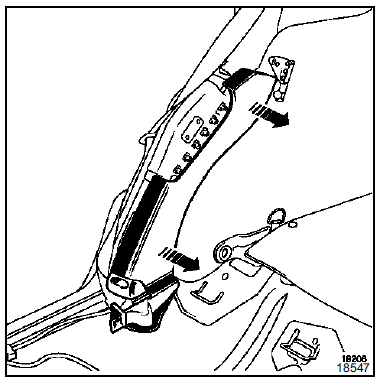

  • rabattre le dossier du siège arrière du véhicule puis dégrafer la garniture,
  • dégager le câblage du module airbag et son fil de masse après avoir débranché son connecteur,
  • déposer le coussin airbag par ses deux fixations.

IMPORTANT : se reporter au chapitre "Procédure

IMPORTANT : se reporter au chapitre "Procédure de destruction" pour la mise au rebut d'un airbag latéral non déclenché.

REPOSE

  • fixer le module airbag (couple de serrage : 0,8 daN.m),
  • s'assurer que le fil de masse soit correctement raccordé au module airbag,

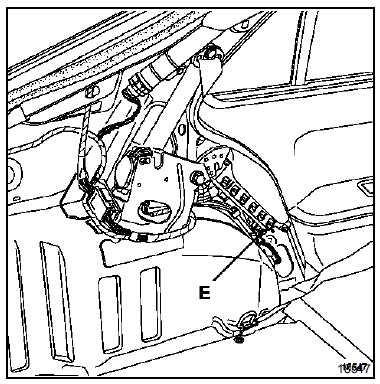

  • le repositionner en respectant son parcours et ses points de fixation et rebrancher le fil de masse (E).

    Vérifier le bon verrouillage du connecteur.

  • Effectuer un contrôle à l'aide de l'outil de diagnostic Si tout est correct, déverrouiller le boîtier électronique, sinon voir chapitre diagnostic.

ATTENTION : tout manquement à ces prescriptions pourrait provoquer une mise hors état de fonctionnement normal des systèmes, voire un déclenchement intempestif de ceux-ci.
