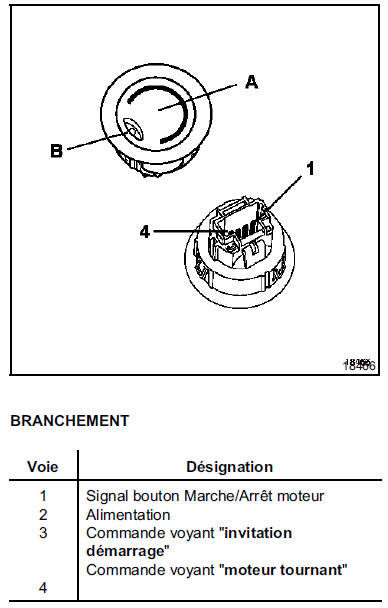

BOUTON POUSSOIR DE DEMARRAGE
Le bouton poussoir de démarrage permet de démarrer et d'arrêter le moteur. Il contient deux éclairages :

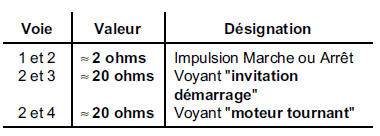

Il est possible de contrôler le Pusch de démarrage à l'ohmmètre.
Désignation des pièces (éclaté)
Structure inferieure
Traverse extrême avant (41 A)
Renfort de fixation de traverse extrême avant
(41 B)
Elément de fixation de traverse supérieure avant
(41 F)
Longeron avant (41 E)
Fermeture de longeron avant (41 C)
Traverse latéral extr& ...
Méthodes de réparation
GARNITURES DE PAVILLON
La garniture de pavillon n'est plus collée mais
simplement fixée en parties latérales par les poignées
de maintien, en partie avant par les fixations de paresoleil
et en partie arrière par deux agrafes. Néanmoins
il est toujours n ...
Soupape régulatrice de pression
Moteur F9Q
Le poumon (A) de la soupape de régulation de
pression est commandé par une électrovanne (B)
pilotée par le calculateur d'injection. Cette
électrovanne fait varier, en fonction des plages de
fonctionnement du moteur, la dépression qui permet
...
