RTA - Renault Laguna: Bouclier avant

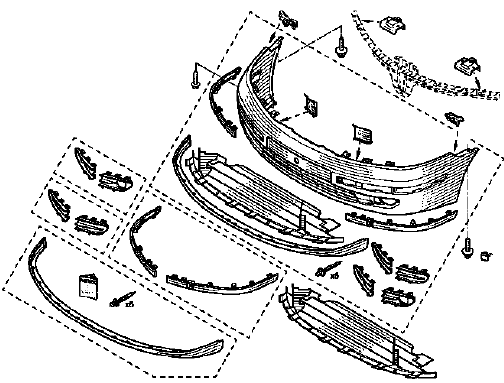

DEPOSE

DEPOSE

Déposer :

Déposer :

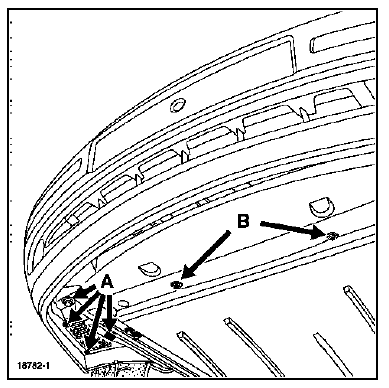

  • les trois vis et l'agrafe inférieure (A) de fixation des protecteurs intérieurs d'aile avant,
  • les vis de fixation du ski (B) (M6 tête 10)

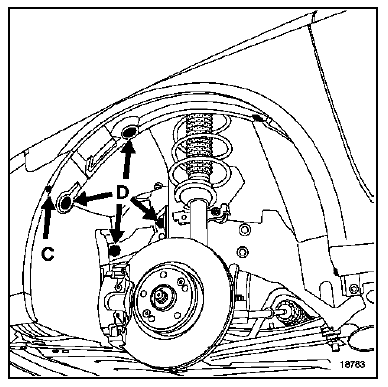

  • les vis de fixation (C) (étoile T20),
  • les agrafes (D) puis dégager partiellement le protecteur intérieur d'aile.

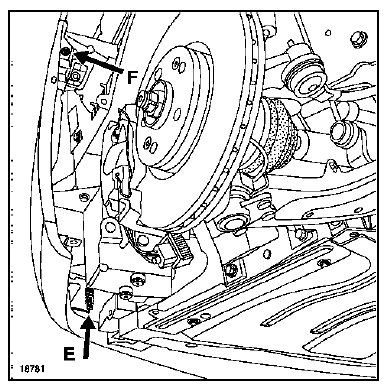

Débrancher les connecteurs (E) d'alimentation des

Débrancher les connecteurs (E) d'alimentation des phares antibrouillard (si équipé).

Déposer les deux vis de fixation latérales (F).

Dégager partiellement le bouclier, débrancher l'alimentation des gicleurs de lave-phare (G) (si équipé).

Déposer le bouclier (deux opérateurs).

REPOSE (DEUX OPÉRATEURS)

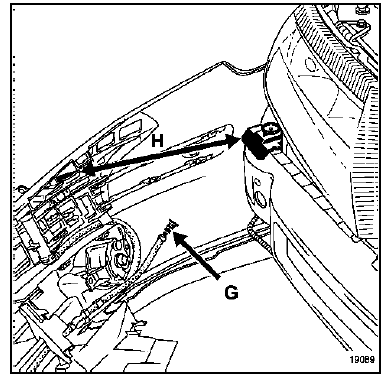

Brancher l'alimentation des gicleurs de lave phare (G)

Brancher l'alimentation des gicleurs de lave phare (G) (si équipé).

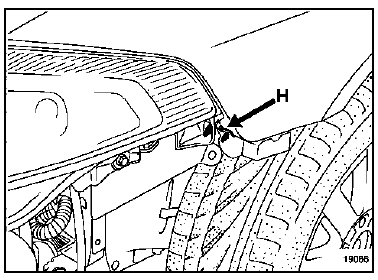

Présenter le bouclier devant la traverse, puis faire coïncider les platines guide avec les éléments d'indexage (H).

Vérifier le clipsage entre l'agrafe d'indexage d'aile et le

Vérifier le clipsage entre l'agrafe d'indexage d'aile et le bouclier.

ADAPTATION DE LA PIECE DU M.P.R. POUR LE MONTAGE DES GICLEURS DE LAVE-PHARES

NOTA : il est nécessaire de percer le bouclier lorsque celui-ci comporte des gicleurs de lavephares

Découper suivant le prémarquage (face interne du bouclier).

DEPOSE du cache de gicleur de lave-phare

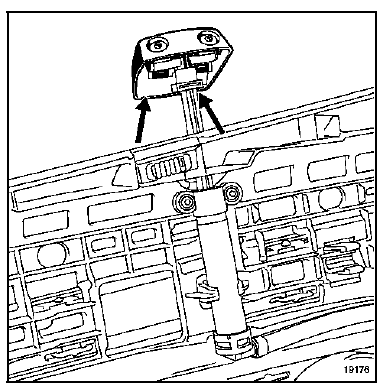

Déclipser en (I).

DEPOSE du gicleur de lave-phare

DEPOSE du gicleur de lave-phare

Soulever manuellement le gicleur, puis déclipser l'enjoliveur en (J).

Déposer les deux vis de fixation (K).

Débrancher le tuyau d'eau, puis dégager la pièce.
