RTA - Renault Laguna: Verrou électrique de colonne de direction

RTA - Renault Laguna / Equipement électrique / Commande signalisation / Verrou électrique de colonne de direction

VERROU ELECTRIQUE DE COLONNE DE DIRECTION

PRECAUTIONS POUR LA REPARATION

Pour permettre le non-blocage du volant lors d'un débranchement de la batterie, il faut :

  • enfoncer la carte Renault à fond (+ Après contact) puis le retirer au 1er cran, (+ Accessoires). La colonne n'est pas immobilisée tant que l'on n'a pas quitté le 1er cran du lecteur. Débrancher la batterie, la colonne reste déverrouillée tant que l'on n'a pas remis la batterie et retiré la carte Renault.
  • Verrouiller le calculateur d'airbag à l'aide d'un outil de diagnostic.

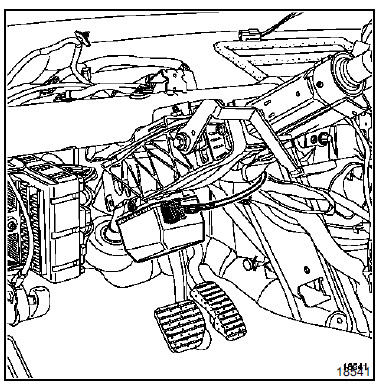

DEPOSE

ATTENTION : le verrou de colonne est fixé par une vis dont le pas est inversé (pas à gauche).

D'autre part, il ne peut être déposé que s'il a été préalablement déverrouillé.

REPOSE

REPOSE

Serrer la vis au couple de 0,8 daN.m.

Pour apprendre le code du verrou électrique de colonne de direction, consulter le chapitre 82.

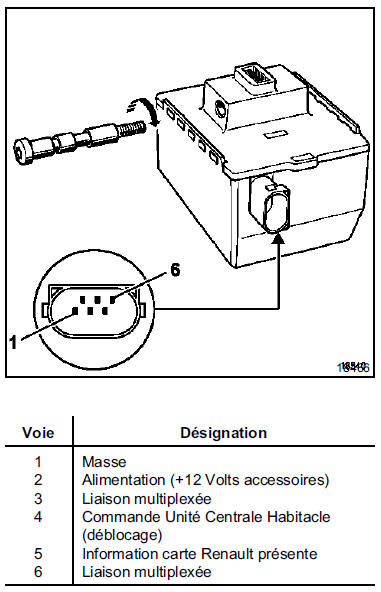

BRANCHEMENT

Bouton poussoir de démarrage

    Lecteur de carte Renault
    BRANCHEMENT Le lecteur de carte Renault est clipsé sur son support. Le support est clipsé sur la planche de bord. REMARQUE : en cas de panne d'éclairage du lecteur, il f ...
