Le remplacement de cette pièce est une opération liée au remplacement d'un demi-bloc avant droit pour une collision avant, celui-ci n'étant pas livré avec le support biellette soudée en position.

Il sera nécessaire de commander cette pièce en supplément pour réaliser l'opération.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

L'utilisation du banc de réparation est indispensable pour le remplacement de cette pièce.

Celle-ci se positionne après soudure du demi-bloc.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

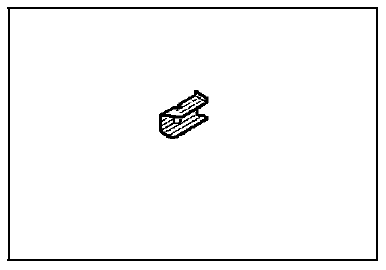

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Plaque support

Ecrous serti

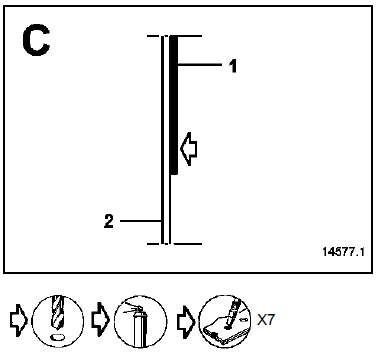

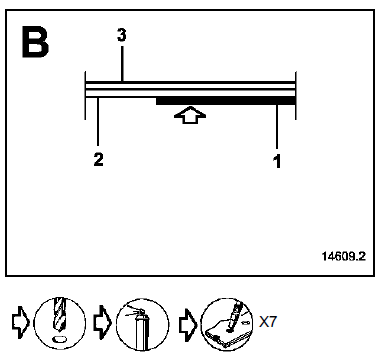

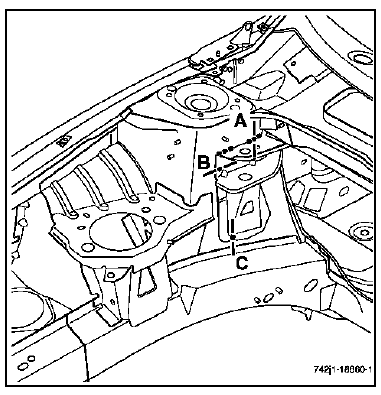

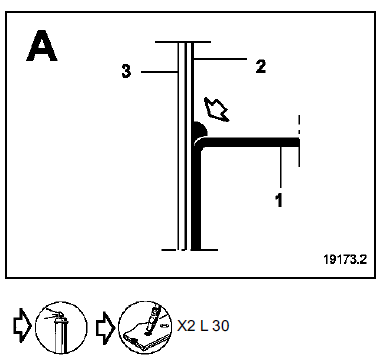

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Support de fixation biellette moteur - 2,5
  2. Passage de roue -  1,2
  3. Renfort de coupelle - 2
