Notice d'utilisation - Renault Laguna III: Rétroviseurs

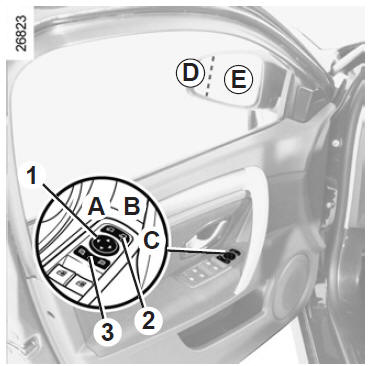

Rétroviseurs extérieurs
Rétroviseurs extérieurs
Réglage
Sélectionnez le rétroviseur à l'aide du contacteur 3, puis avec le bouton 1, réglez- le jusqu'à la position souhaitée.
Rétroviseurs dégivrants
Le dégivrage est assuré conjointement avec celui de la lunette arrière.
Mémorisation du réglage
Pour les véhicules équipés du siège conducteur avec mémorisation, reportez- vous au paragraphe " siège conducteur avec mémorisation " en chapitre 1.
Rétroviseurs rabattables
Le rabattement des rétroviseurs au verrouillage du véhicule est automatique (contacteur 2 en position B). Dans ce cas, ils se déploieront à la mise sous contact suivante.
Dans tous les cas, vous pouvez forcer le rabattement (contacteur 2 en position C) ou le déploiement (contacteur 2 en position A) des rétroviseurs.
Le mode automatique est alors désactivé.
Pour le réactiver, positionnez le contacteur 2 en B.
| Pour des raisons de sécurité,
effectuez ces réglages
véhicule à l'arrêt. Le miroir du rétroviseur extérieur côté conducteur peut comporter deux zones visiblement délimitées. La zone E correspond à ce qui est normalement vu dans un rétroviseur classique. La zone D permet d'accroître la visibilité latérale arrière. Les objets dans la zone D apparaissent beaucoup plus éloignés que dans la réalité. |

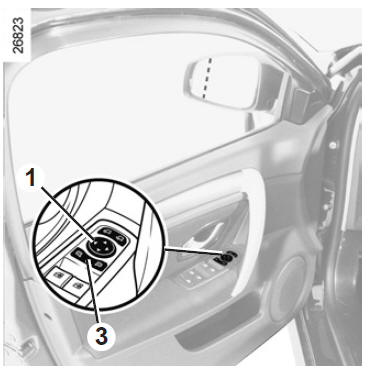

Rétroviseurs inclinables en marche arrière
Pour les véhicules équipés du siège conducteur avec mémorisation, vous pouvez incliner les rétroviseurs extérieurs lors d'une marche arrière et en mémoriser la position.
Réglage et mémorisation
Véhicule à l'arrêt et marche arrière engagée, sélectionnez le rétroviseur à l'aide du contacteur 3 puis, avec le bouton 1, réglez-le jusqu'à la position souhaitée. Mémorisez la position (reportez- vous au paragraphe " siège conducteur avec mémorisation " en chapitre 1).
Rappel de la position mémorisée
Véhicule à l'arrêt et marche arrière engagée, sélectionnez le rétroviseur à utiliser à l'aide du contacteur 3 et faites un appui bref sur le bouton de mémorisation choisi précédemment (reportezvous au paragraphe " siège conducteur avec mémorisation " en chapitre 1).
Retour position de conduite
- 10 secondes après le retrait de la marche arrière ;
- vitesse supérieure à 10 km/h ;
- moteur à l'arrêt ;
- contacteur 3 en position neutre.
| Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt. |

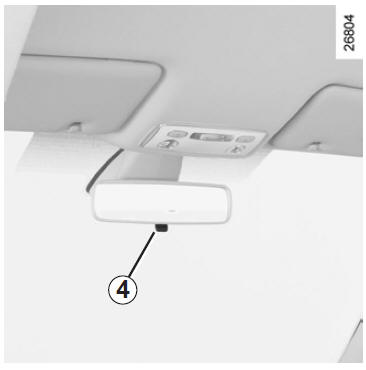

Rétroviseur intérieur
Rétroviseur intérieur
Il est orientable.
Rétroviseur avec levier 4
En conduite de nuit, pour ne pas être ébloui par les projecteurs d'un véhicule suiveur, basculez le petit levier 4 situé derrière le rétroviseur.
Rétroviseur sans levier 4
Le rétroviseur fonce automatiquement lorsque vous êtes suivi par un véhicule éclairé.
