DEPOSE (À L'AIDE DE L'OUTIL CAR. 1363)

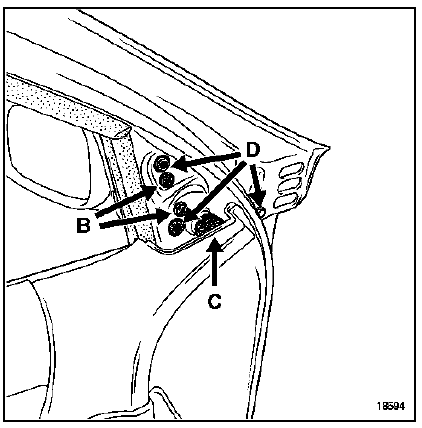

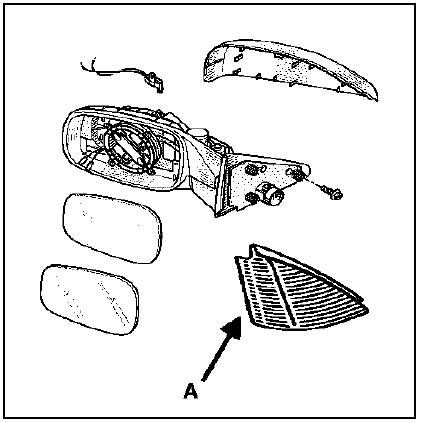

Déposer le cache intérieur (A) fixer en (B).

Débrancher le connecteur (C).
Déposer les trois vis de fixation (D).
Dégager le rétroviseur avec sa mousse d'étanchéité.
REPOSE
Vérifier la mise en place du connecteur sur le rétroviseur avant la repose.
Elément aérodynamique arrière
Vitre de rétroviseur extérieurAdmission d'air
Moteur F9Q
Schema du circuit d'admission d'air
Schema du circuit d'admission d'air
Echangeur air-air
Filtre à air
Débitmètre
Collecteur d'admission
Turbocompresseur
Entrée d'air
...
Garniture de passage de roues
DEPOSE
Après avoir déposé :
le joint de coffre (partiellement),
la garniture de jupe arrière,
la tablette latérale (74 A),
le tapis de coffre,
la garniture supérieure de bas de marche
(partiellement),
l'assise arrière,
raba ...
Manette d'essuyage
BRANCHEMENT (le plus complet)
NOTA : Il est possible de contrôler, à l'ohmmètre, les commandes
d'essuievitre
et de lave-vitre avant et arrière.
...
