PRESSOSTAT TRIFONCTION

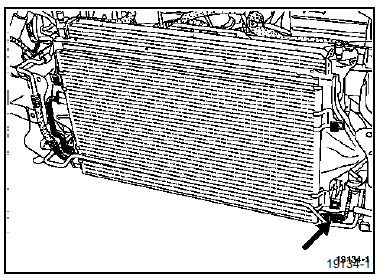

Le pressostat trifonction installé à la sortie du condenseur assure la protection du circuit réfrigérant.
- Coupure basse pression : 2 bars
- Coupure haute pression : 27 bars
Il informe le calculateur d'injection de la pression du circuit réfrigérant.
Le calculateur d'injection commande les ventilateurs de refroidissement moteur en fonction de la haute pression du circuit réfrigérant et de la vitesse du véhicule.
La dépose du pressostat peut s'effectuer sans vidanger le circuit réfrigérant.

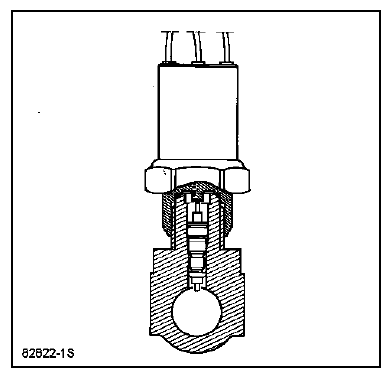

Une valve automatique de fermeture isole le circuit de l'extérieur au démontage.
