CONTROLE
Le contrôle de la pression d'huile doit être effectué lorsque le moteur est chaud (environ 80˚C).

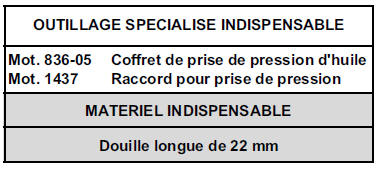

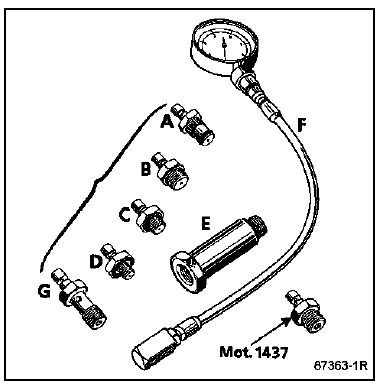

Composition du coffret Mot. 836-05.

UTILISATION

Brancher le manomètre à la place du contacteur de pression d'huile.
CONTROLE MOTEUR
Moteurs K4M et F4P
Ralenti - 1 bar
3000 tr/min - 3 bars
Moteur L7X
Ralenti - 2 bars
3000 tr/min - 5 bars
Moteur F9Q
1000 tr/min - 1,2 bar
3000 tr/min - 3,5 bars
Consommation d'uile
Moteur - Boîte de vitessesRecirculation des gaz d'échappement
E.G.R.
Moteur F9Q
PRESENTATION DU CIRCUIT
Moteur
Calculateur d'injection
Collecteur d'admisssion
Collecteur d'échappement
Vanne électrique EGR
Sonde de température d'eau
DEPOSE DE LA VANNE
La vanne EGR est emmanchée en force dans le collecteur d'admi ...
Projecteurs lampes au xénon.: Remplacement des lampes
Du fait de la nécessité de démonter des
organes (la batterie, son support), nous
vous conseillons de faire remplacer
vos lampes par un représentant de
la marque.
Feux de croisement à lampes
au xénon B
Type de lampe : D1S.
Du fait du danger ...
Planche de bord
IMPORTANT : toutes les interventions sur les
systèmes airbags et prétensionneurs doivent
être effectuées par du personnel qualifié ayant
reçu une formation.
ATTENTION : il est interdit de manipuler les
systèmes pyrotechniques (airbags et
pr&eacut ...
