RTA - Renault Laguna: Passage de roue partie arrière

RTA - Renault Laguna / Tôlerie / Structure superieure avant / Passage de roue partie arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement du demi-bloc pour une collision avant et à la fermeture de bas de caisse pour une collision latérale avant.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

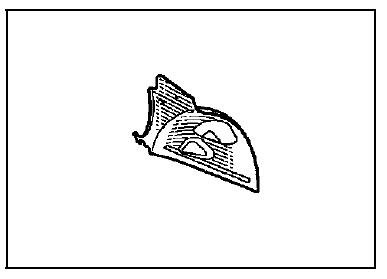

COMPOSITION DE LA PIECE M.P.R.

Pièce livrée seule.

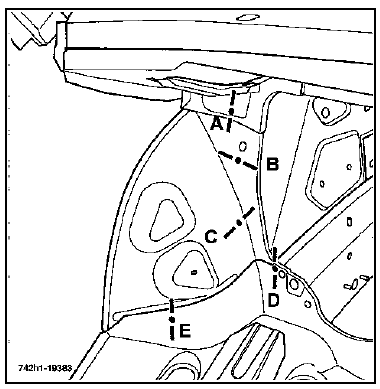

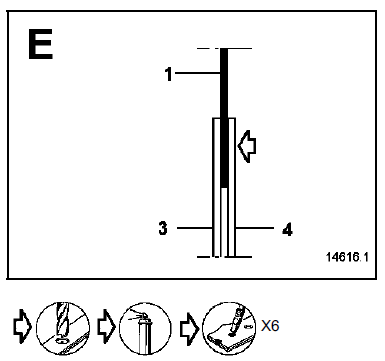

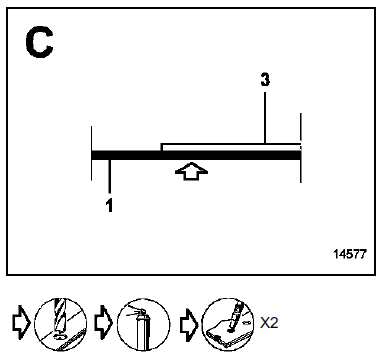

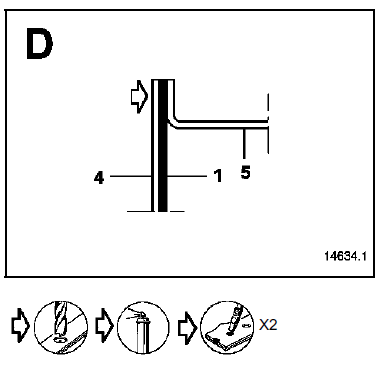

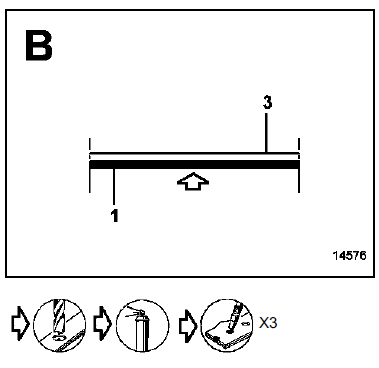

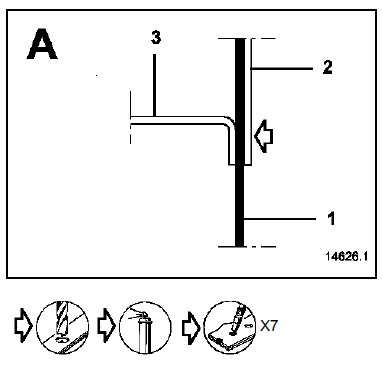

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Passage de roue partie arrière - 1
  2. Cloison de chauffage - 1,8/0,8
  3. Passage de roue - 1.2
  4. Partie latéral de plancher central - 1,2/0,8
  5. Longeron avant - 1,8

Renfort supérieur de passage de roue

    Passage de roue
    Le remplacement de cette pièce est une opération complémentaire au remplacement du coté d'auvent, du support moteur (côté droit) et de la partie avant de pa ...

    Renfort supérieur de passage de roue
    Le remplacement de cette pièce est une opération liée au remplacement de la cloison de chauffage pour une collision latérale avant. Le dégrafage de cette pi&egr ...
