RTA - Renault Laguna: Passage de roue intérieur

Le remplacement de cette pièce est une opération complémentaire au remplacement du passage de roue extérieur et du renfort inférieur de custode pour une collision latérale arrière.

Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :

  • complète,
  • partielle (sans dépose du renfort de custode 1) dans ce cas, il sera nécessaire de dégrafer le renfort du passage de roue MPR.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

La pièce du Break est spécifique mais la méthode reste identique à la version de base.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs(voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

  • renfort de fixation dossier,
  • renfort de custode,
  • renfort de custode,
  • renfort de fixation amortisseur,
  • chape de fixation amortisseur,
  • support de pipe à carburant (coté droit),
  • renfort de pied arrière (version break),
  • renfort de pied arrière (version break),
  • écrou soudé,
  • écrous sertis.

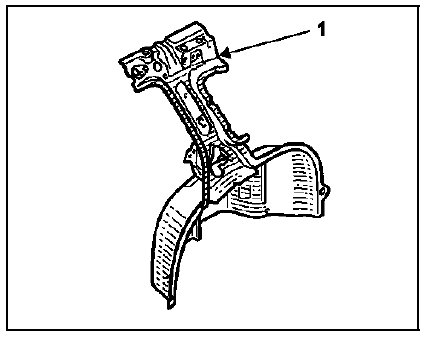

BERLINE

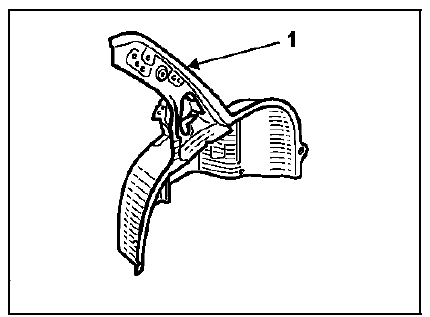

BREAK

BREAK

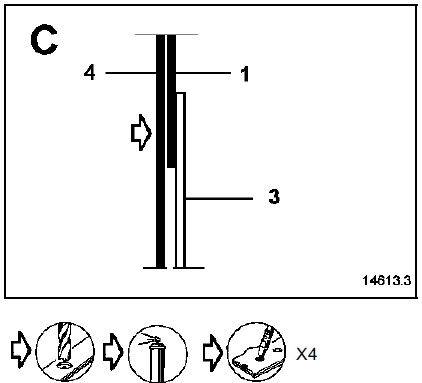

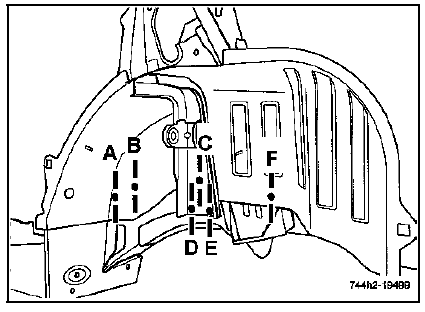

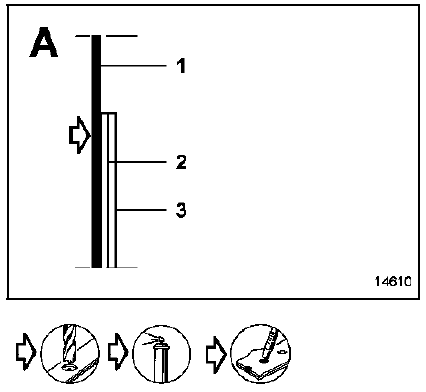

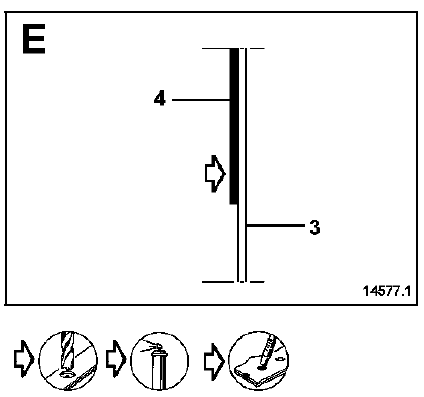

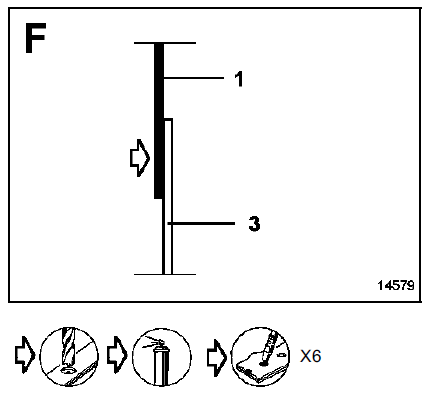

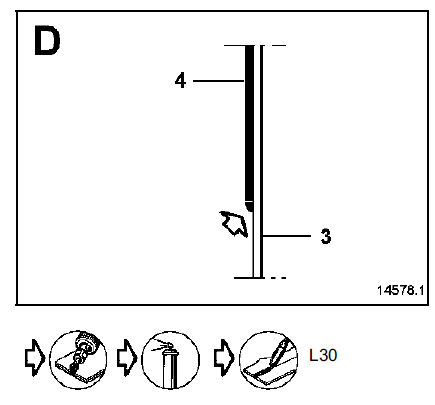

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

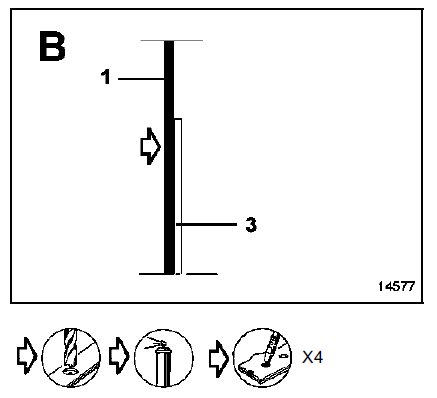

  1. Passage de roue intérieur - 0,8
  2. Boîtier fixation train arrière - 2
  3. Longeron arrière - 1,8
  4. Renfort de fixation amortisseur - 1,8
