RTA - Renault Laguna: Bouclier arrière

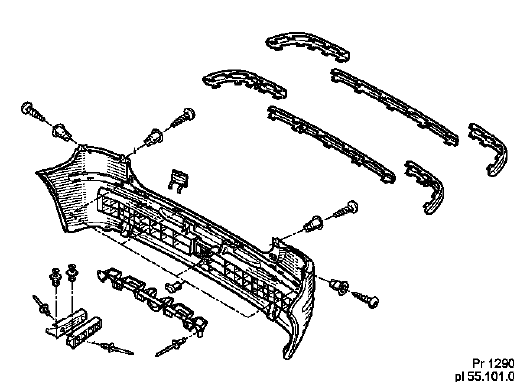

DEPOSE

DEPOSE

Après avoir déposé les feux arrière,

déposer :

déposer :

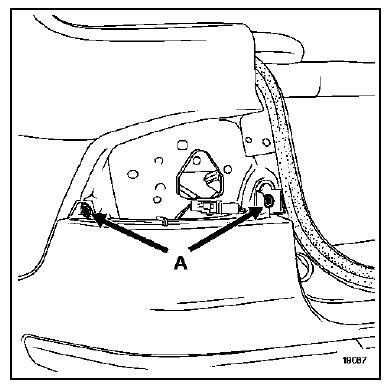

  • les vis de fixation supérieures (A) (étoile T20),

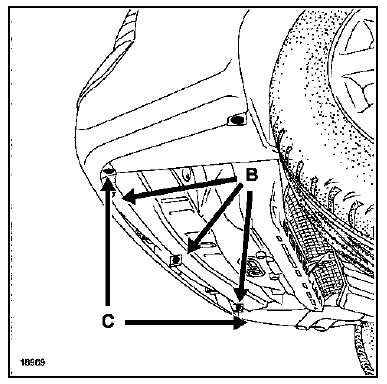

  • les trois agrafes de fixation inférieures (B) (plastirivet),
  • les vis de fixation (C) (étoile T 20),

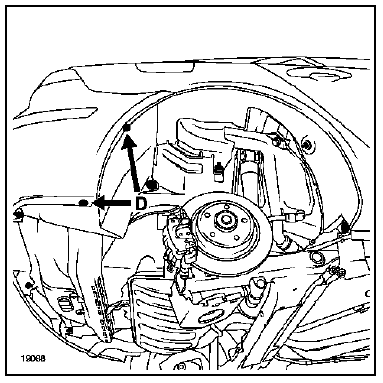

  • les deux vis de fixation latérales (D) (étoile T20),

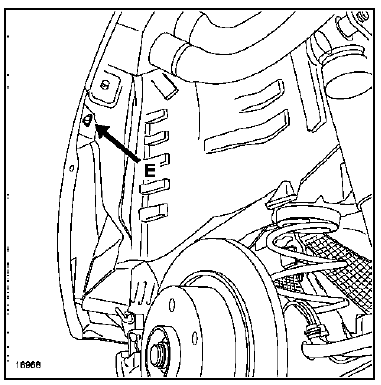

  • les agrafes de fixation latérales (E) (plastirivet).

Dégager le bouclier des protecteurs intérieurs d'aile arrière.

Débrancher le connecteur d'alimentation d'éclaireurs de plaque de police et d'aide au stationnement (si équipé).

Tirer le bouclier vers l'arrière pour le déposer (deux opérateurs).

REPOSE (DEUX OPÉRATEURS)

Appliquer du mastic de bourrage (référence

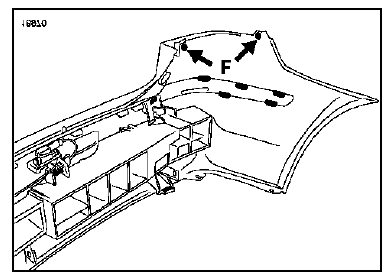

Appliquer du mastic de bourrage (référence 77.11.170.230) autour des fixations supérieures (F).

Vérifier le clipsage de l'absorbeur de choc.
