RTA - Renault Laguna: Moteur L7X
DEPOSE
Débrancher la batterie.
La dépose du collecteur d'admission nécessite la dépose du boîtier papillon motorisé (voir chapitre 12 Mélange carburé " boîtier papillon motorisé ").

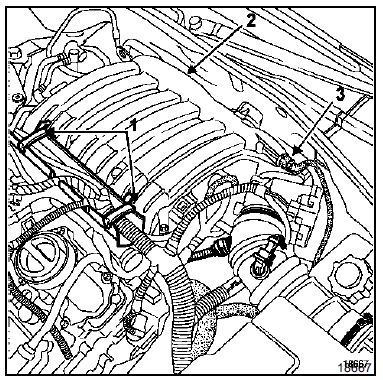

Déposer la goulotte du faisceau électrique (1).
Débrancher :
- le capteur de pression collecteur (2),
- la prise de dépression (3) pour l'amplificateur de freinage
Déposer :
- les vis de fixation du collecteur d'admission,
- le collecteur en le soulevant et en le décalant vers la batterie.
REPOSE
Remplacer les joints par des joints neufs.
Reposer en sens inverse de la dépose.

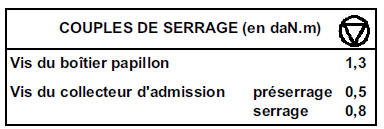

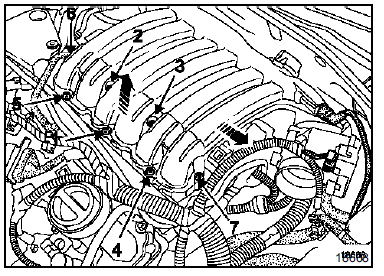

Nota : respecter le couple et l'ordre de serrage des vis du collecteur d'admission et du boîtier papillon.
Moteurs K4M et F4P
DEPOSE
Débrancher la batterie.
Déposer le boîtier de filtre à air (voir chapitre 12
Mélange carburé "Admission d'air").
Débrancher : ...
