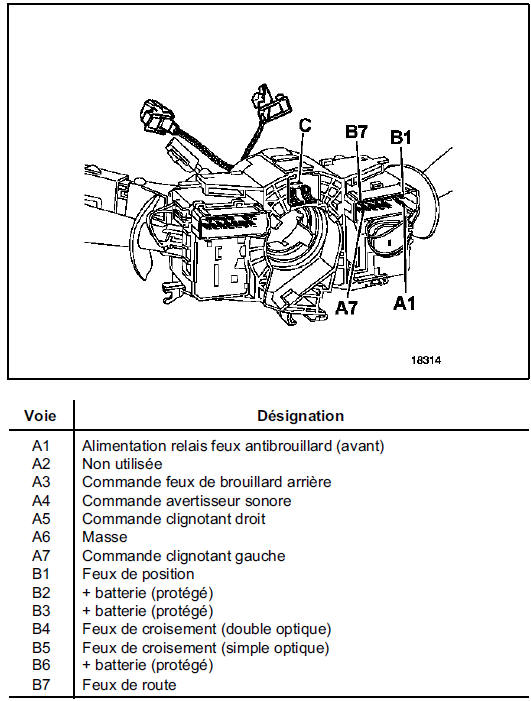

BRANCHEMENT (le plus complet)

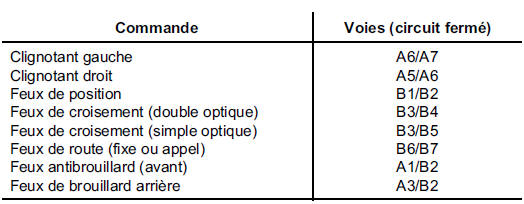

NOTA : Il est possible de contrôler les commandes de feux à l'ohmmètre.
La commande de l'avertisseur sonore passe par le connecteur (C) via le raccord tournant.

Manette d'essuyage
Satellite de commande de radioJoint de sortie de différentiel
DEPOSE
Protection sous moteur.
Vidange de la boîte de vitesses.
Déposer :
les pare-boue,
la roue avant droite,
le boulon supérieur (3) du pied d'amortisseur et
desserrer le boulon inférieur (4),
le capteur ABS.
Déposer la bride ...
Barillet de porte avant
DEPOSE
Déposer :
le cache barillet (A),
l'obturateur puis dévisser la vis (1)
(étoile T 20) sans la déposer.
Dégager le barillet (2)
NOTA : Il est possible de dépose le cache barillet en
(A) sans dépose le barillet. ...
Recirculation des gaz d'échappement
E.G.R.
Moteur F9Q
PRESENTATION DU CIRCUIT
Moteur
Calculateur d'injection
Collecteur d'admisssion
Collecteur d'échappement
Vanne électrique EGR
Sonde de température d'eau
DEPOSE DE LA VANNE
La vanne EGR est emmanchée en force dans le collecteur d'admi ...
