Tolérence : 3,5 mm
L'écart entre le côté droit et le côté gauche du même essieu d'un véhicule ne doit pas excéder 5 mm, le côté conducteur étant toujours le plus haut.

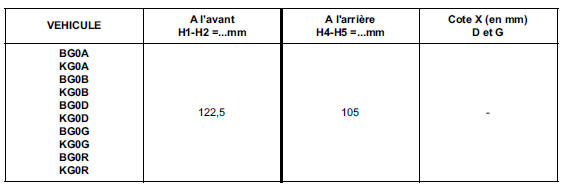

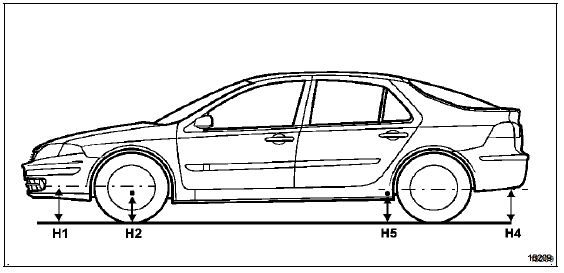

POINTS DE MESURE

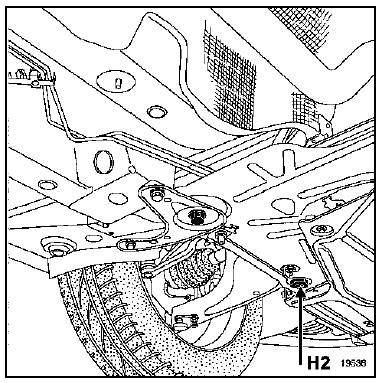

La cote H2 se prend sous la vis du point A de fixation du bras austral.

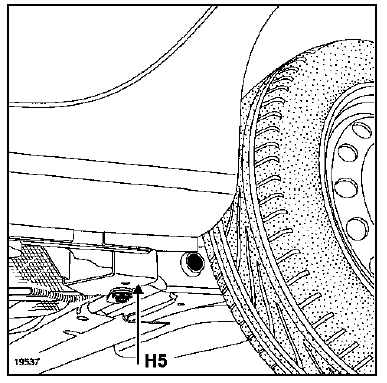

La cote H5 se prend sous le support du train arrière.
FreinsInterprétation des commandes
Relais GMV
petite vitesse
CONSIGNES
Aucun défaut ne doit être présent.
S'assurer du bon état des connecteurs du groupe motoventilateur.
Remettre en état si nécessaire.
Brancher le bornier à la place du calculateur et vérifier : l'isole ...
Mécanisme d'essuyage de lunette ouvrante
METHODE DE MONTAGE DU MECANISME D'ESSUYAGE SUR LA LUNETTE OUVRANTE
(A) mécanisme d'essuyage mobile
(B) gabarit de montage (outil Elé. 1580)
(C) platine moteur
PRINCIPE DE MONTAGE
Après avoir monté :
la lunette ouvrante puis réglé les jeux ...
Interprétation des défauts
CIRCUIT
CAPTEUR VITESSE ROUE AVANT GAUCHE.
CONSIGNES
Particularités : Rien à signaler.
Contrôler le branchement et l'état de la connectique du capteur.
Vérifier et assurer la continuité des liaisons suivantes :
Connecteur du capteur voie 1 voie 46
...
