RTA - Renault Laguna: Feu arrière

BERLINE

Sur berline les optiques arrière sont séparées en deux parties, une sur aile et l'autre sur hayon.

DEPOSE DES FEUX D'AILE

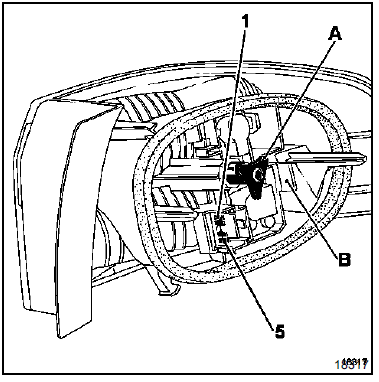

Déposer la fixation arrière (A).

Sortir le bloc et débrancher le connecteur.

Pour avoir accès aux lampes, déclipser le portelampes

Pour avoir accès aux lampes, déclipser le portelampes en pressant sur la languette (B).

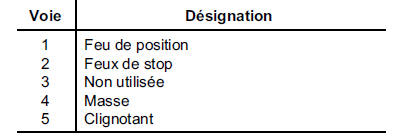

BRANCHEMENT

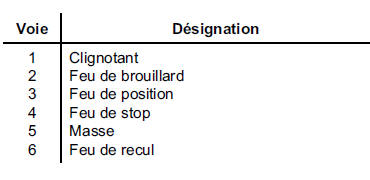

Connecteur feux d'aile arrière gauche

Connecteur feux d'aile arrière droit

Connecteur feux d'aile arrière droit

DEPOSE DES FEUX DE HAYON

DEPOSE DES FEUX DE HAYON

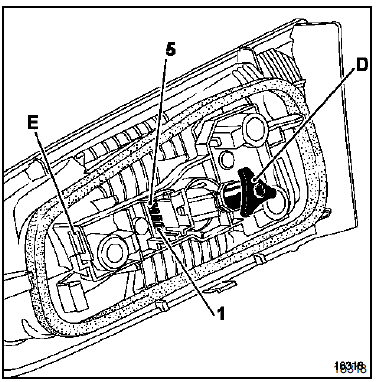

Déposer la fixation arrière (D).

Sortir le bloc et débrancher le connecteur.

Pour avoir accès aux lampes, déclipser le portelampes

Pour avoir accès aux lampes, déclipser le portelampes en pressant sur la languette (E).

NOTA : sur certaines versions, la fixation (D) est remplacée par une vis et un écrou.

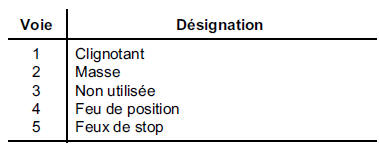

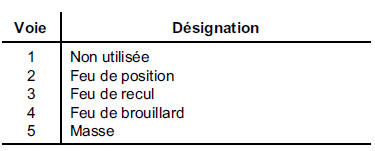

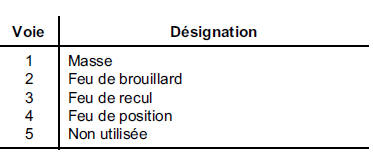

BRANCHEMENT

Connecteur feux de hayon arrière gauche

Connecteur feux de hayon arrière droit

Connecteur feux de hayon arrière droit

BREAK

BREAK

DEPOSE DU FEU D'AILE

La dépose des feux arrière ne nécessite pas la dépose du bouclier.

REPOSE

REPOSE

Mettre en place le feu.

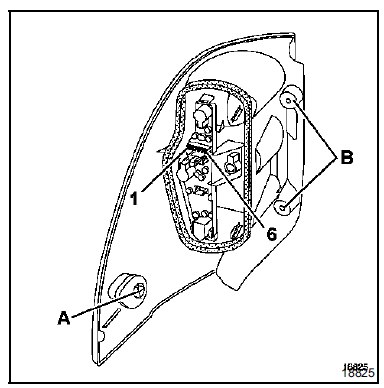

Serrer la fixation d'aile (A), puis ensuite les fixations coté hayon (B).

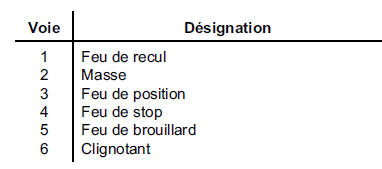

BRANCHEMENT

Connecteur feux arrière droit

Connecteur feux arrière gauche

Connecteur feux arrière gauche

Feu stop

    Eclairage arriere et interieur
    ...

    Feu stop
    DEPOSE DU FEU DE STOP SURELEVE La dépose du feu de stop surélevé nécessite la dépose de la garniture de hayon arrière (consulter le chapitre carrosserie). ...
