Notice d'utilisation - Renault Laguna III: Essuie-vitres (remplacement des balais)

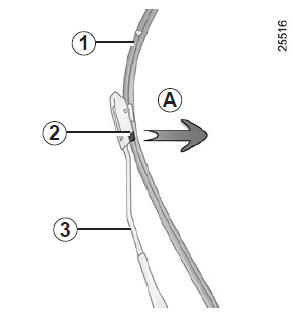

Remplacement des balais d'essuie-vitre avant 1
Contact mis, moteur à l'arrêt, abaissez complètement la manette d'essuievitre : ils s'arrêtent dans une position dégagée du capot.
Soulevez le bras d'essuie-vitre 3, tirez la languette 2 (mouvement A) et poussez le balai vers le haut.
Remontage
Faites glisser le balai sur le bras jusqu'au clippage. Assurez-vous du bon verrouillage du balai. Ramenez la manette d'essuie-vitre en position arrêt.

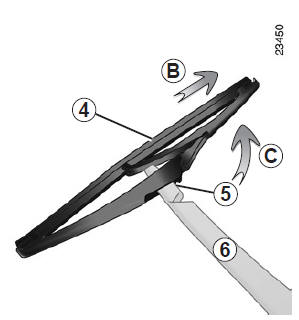

Balai d'essuie-vitre arrière 4
- Soulevez le bras d'essuie-vitre 6 ;
- faites pivoter le balai 4 jusqu'à rencontrer une résistance (mouvement C) ;
- suivant véhicule, appuyez sur la languette 5, puis dégagez le balai en tirant sur celui-ci (mouvement B).
Remontage
Pour remonter le balai d'essuievitre, procédez dans le sens inverse.
Assurez-vous du bon verrouillage du balai.
Surveillez l'état des balais d'essuievitre.
Leur durée de vie dépend de vous :
- nettoyez les balais, le pare-brise et la lunette arrière régulièrement avec de l'eau savonneuse ;
- ne les utilisez pas lorsque le pare-brise ou la lunette arrière sont secs ;
- décollez-les du pare-brise ou de la lunette arrière lorsqu'ils n'ont pas fonctionné depuis longtemps.
| Par temps de gel, assurez-
vous que les balais
d'essuievitre
ne sont pas
immobilisés par le givre
(risque d'échauffement du
moteur). Surveillez l'état des balais. Il sont à changer dès que leur efficacité diminue : environ tous les ans. Durant le changement du balai, lorsque celui-ci est retiré, veillez à ne pas laisser le bras retomber sur la vitre : risque de casser la vitre. |
