RTA - Renault Laguna: Electrovannes

DP0

La dépose des électrovannes s'effectue après la dépose du distributeur hydraulique (voir chapitre concerné).

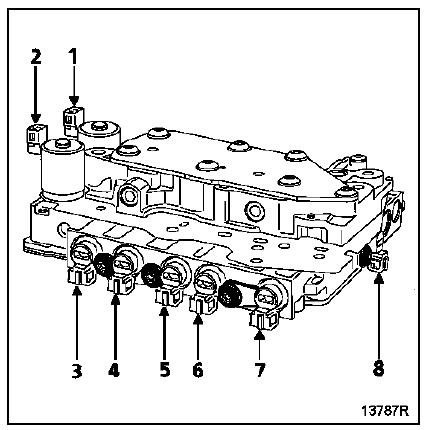

  1. EVM Electrovanne de modulation
  2. EVLU Electrovanne de LOCK UP (pontage convertisseur)
  3. EVS4 Electrovanne de séquence
  4. EVS3 Electrovanne de séquence
  5. EVS1 Electrovanne de séquence
  6. EVS2 Electrovanne de séquence
  7. EVS6 Electrovanne de séquence
  8. EVS5 Electrovanne de séquence

SU1

DEPOSE

DEPOSE

Cette opération s'effectue carter du distributeur déposé (voir chapitre concerné).

La méthode de dépose des électrovannes ne présente pas de particularités, elle est identique pour tous : S1 = électrovanne de séquence.

S2 = électrovanne de séquence.

S3 = électrovanne de pontage convertisseur.

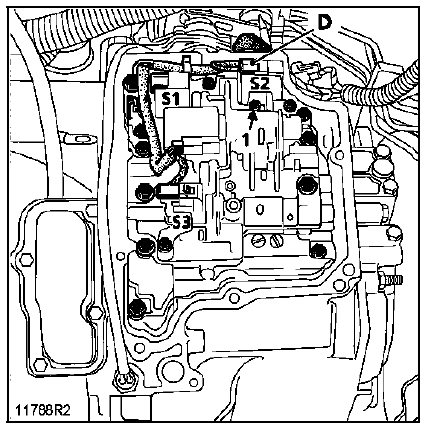

Déposer :

  • la prise (D),
  • la vis (1),

et dégager l'électrovanne.

REPOSE

REPOSE

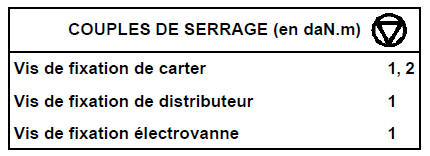

Reposer en sens inverse de la dépose et serrer les vis au couple.

Contrôler si le câblage est bien replacé dans les agrafes.

Particularités :

Mettre de la vaseline sur les joints d'étanchéité électrovanne pour un meilleur positionnement.

Effectuer le remplissage d'huile de transmission automatique en respectant la préconisation (voir chapitre concerné)

    Câblage (traversée étanche)
