RTA - Renault Laguna: Contacteur de hayon

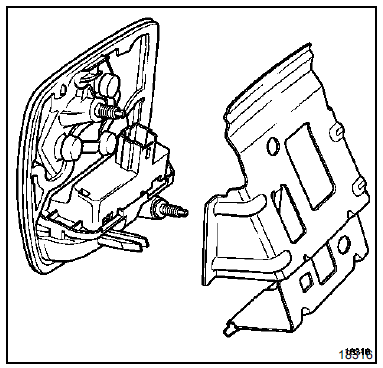

L'interrupteur de hayon (tout ou rien) est identique sur tous les véhicules : il n'y a pas de modèle spécifique pour les véhicules équipés de la fonction main-libre.
NOTA : la dépose de la commande d'ouverture de hayon nécessite la dépose de la garniture. Consulter le chapitre carrosserie.
L'interrupteur d'ouverture de lunette arrière est un interrupteur tout ou rien.

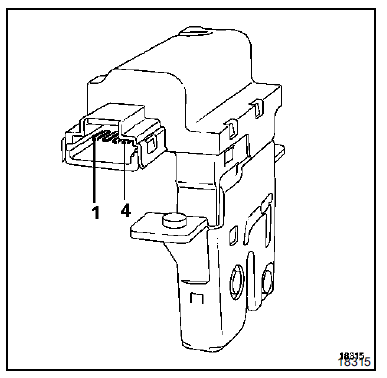

SERRURE DE HAYON/LUNETTE OUVRANTE
NOTA : la dépose de la commande d'ouverture de hayon nécessite la dépose de la garniture. Consulter le chapitre carrosserie.

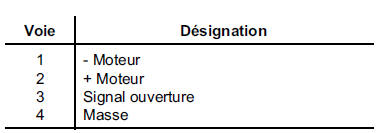

BRANCHEMENT
La résistance du moteur est de 10 ohms environ.
