Notice d'utilisation - Renault Laguna III: Ceintures de sécurité
Pour assurer votre sécurité, portez votre ceinture de sécurité lors de tous vos déplacements. De plus, vous devez vous conformer à la législation locale du pays où vous vous trouvez.
Pour la bonne efficacité des ceintures arrière, assurez-vous du bon verrouillage de la banquette arrière.
Reportez-vous au paragraphe " banquette arrière : fonctionnalités " chapitre 3.
| Des ceintures de sécurité
mal ajustées ou vrillées risquent
de causer des blessures
en cas d'accident. Utilisez une ceinture de sécurité pour une seule personne, enfant ou adulte. Même les femmes enceintes doivent porter leur ceinture. Dans ce cas, veillez à ce que la sangle de bassin n'exerce pas une pression trop importante sur le bas-ventre sans créer de jeu supplémentaire. |
Avant de démarrer, procédez d'abord au réglage de la position de conduite, puis, pour tous les occupants, à l'ajustement de leur ceinture de sécurité pour obtenir la meilleure protection.
Réglage de la position de conduite
- Asseyez-vous bien au fond de votre siège (après avoir retiré votre manteau, blouson...). C'est essentiel pour le positionnement correct du dos ;
- réglez l'avancée du siège en fonction du pédalier. Votre siège doit être reculé au maximum compatible avec l'enfoncement complet de la pédale d'embrayage. Le dossier doit être réglé de manière à ce que les bras restent légèrement pliés ;
- réglez la position de votre appuitête.
Pour un maximum de sécurité la distance entre votre tête et l'appuitête doit être minimale ;
- réglez la hauteur d'assise. Ce réglage permet d'optimiser votre vision de conduite ;
- réglez la position du volant.
Ajustement des ceintures de sécurité

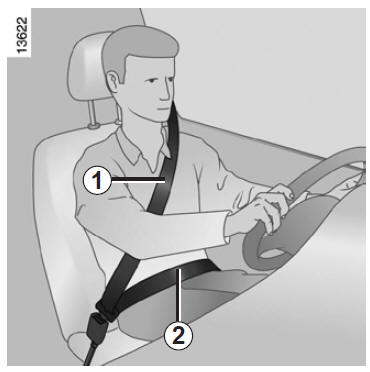

Ajustement des ceintures de sécurité
Tenez-vous bien appuyé contre le dossier.
La sangle de thorax 1 doit être rapprochée le plus possible de la base du cou, sans toutefois porter sur ce dernier.
La sangle de bassin 2 doit être portée à plat sur les cuisses et contre le bassin.
La ceinture doit porter le plus directement possible sur le corps. Ex. : Évitez les vêtements trop épais, les objets intercalés...
Verrouillage

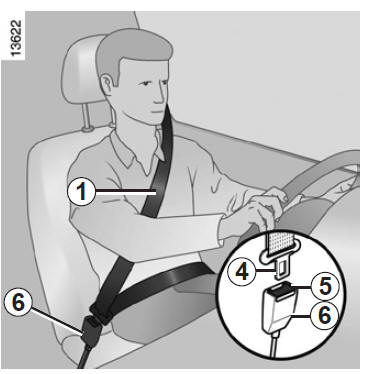

Verrouillage
Déroulez la sangle lentement et sans à-coups et assurez l'encliquetage du pêne 4 dans le boîtier 6 (vérifiez le verrouillage en tirant sur le pêne 4). En cas de blocage de la sangle, effectuez un large retour en arrière et déroulez à nouveau.
Si votre ceinture est complètement bloquée, tirez lentement, mais fortement, la sangle pour en extraire environ 3 cm.
Laissez-la se rembobiner seule puis déroulez à nouveau.
Si le problème persiste, consultez un Représentant de la marque.
Témoin d'alerte
de non-port
des ceintures avant
Il s'allume au démarrage moteur puis, si la ceinture conducteur ou passager avant (lorsque le siège est occupé) n'est pas bouclée et que le véhicule atteint environ 20 km/h, il clignote et un signal sonore retentit pendant environ 2 minutes.
Nota : un objet posé sur l'assise passager peut dans certains cas déclencher le témoin d'alerte.
Alerte de non-port de ceinture arrière
Le nombre de ceintures arrière bouclées apparaît au tableau de bord pendant environ 30 secondes à chaque :
- Démarrage du véhicule ;
- Ouverture d'une porte ;
- Bouclage ou débouclage d'une ceinture arrière.
Assurez-vous que les passagers arrière sont bien attachés et que le nombre de ceintures bouclées indiqué correspond au nombre de places occupées sur la banquette arrière.
Déverrouillage
Pressez le bouton 5, la ceinture est rappelée par l'enrouleur. Accompagnez-la.
Réglage en hauteur de la ceinture de sécurité avant

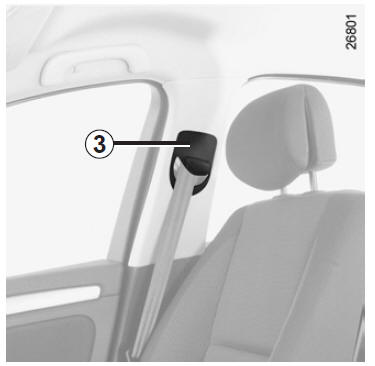

Réglage en hauteur de la ceinture de sécurité avant
Utilisez le bouton 3 pour régler la hauteur de la ceinture de telle sorte que la sangle de thorax 1 passe comme indiqué précédemment :
- pour descendre la ceinture, pincez la commande 3 et baissez simultanément la ceinture ;
- pour monter la ceinture, poussez vers le haut la commande 3.
Une fois le réglage effectué, assurezvous du bon verrouillage.
Les informations suivantes concernent les ceintures avant et arrière du véhicule.
|
