RTA - Renault Laguna: Boîtier répartiteur

RTA - Renault Laguna / Climatisation / Chauffage / Boîtier répartiteur

DEPOSE - REPOSE

DEPOSE - REPOSE

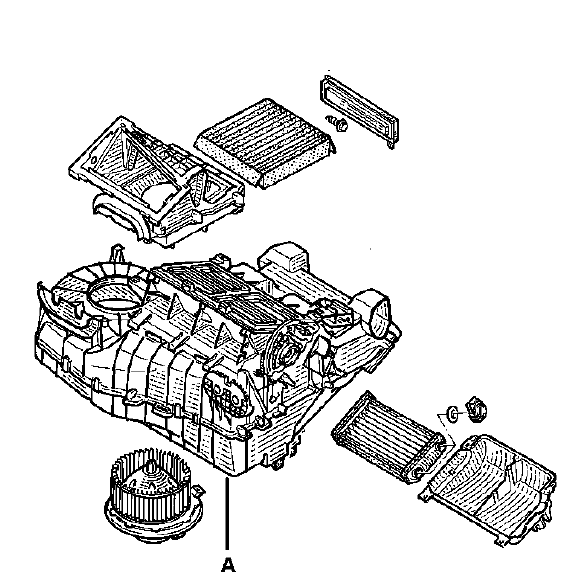

Le boîtier répartiteur (A) d'air est accessible après la dépose de la planche de bord et de la poutre de renfort de l'habitacle.

Suivre les instructions de démontage - remontage dans le chapitre 62 "dépose - repose du boîtier évaporateur".

REGLAGE ET REPARTITION DE LA PUISSANCE DE CHAUFFAGE

Il existe deux possibilités pour faire varier la puissance de chauffage :

  • le débit de l'air,
  • la température de l'air.

La variation du débit de l'air est réalisée au niveau du tableau de commande par l'utilisateur pour la climatisation manuelle, ou par automatisme pour la climatisation régulée.

La variation de la température de l'air est obtenue par les différents réglages du volet de mixage. Dans le boîtier répartiteur l'air est dévié selon la position du volet de mixage, passe dans le radiateur de chauffage puis est mélangé à l'air froid pour obtenir la température d'air souhaité par l'utilisateur.

La répartition et la diffusion de l'air dans l'habitacle sont assurées par :

  • un répartiteur d'air à cinq modes,
  • un répartiteur gauche / droit,
  • quatre aérateurs,
  • deux conduits pieds avant,
  • deux conduits pieds arrière,
  • une frise de dégivrage / désembuage pare-brise,
  • deux frises de dégivrage / désembuage des vitres latérales avant,
  • un conduit boîte à gants (suivant équipement).

Modes de diffusions de l'air

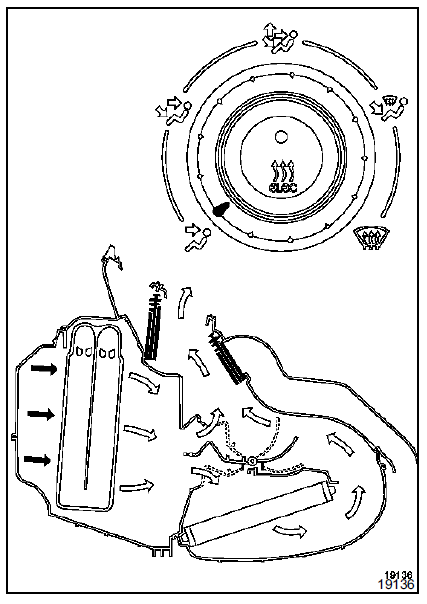

Mode aerateurs

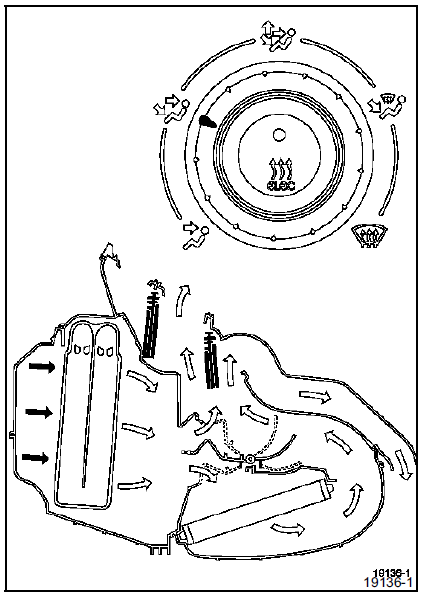

Mode pieds et aerateurs

Mode pieds et aerateurs

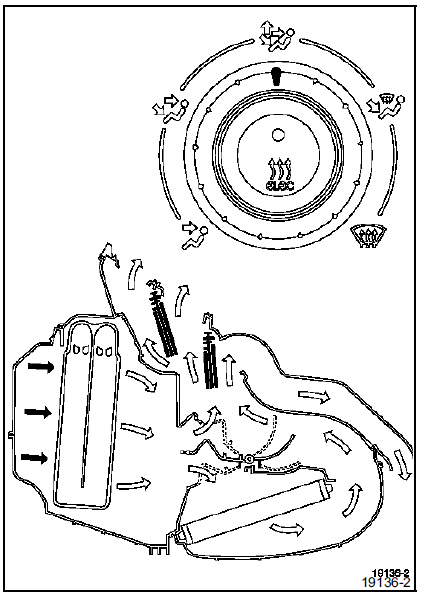

Mode ambiance

Mode ambiance

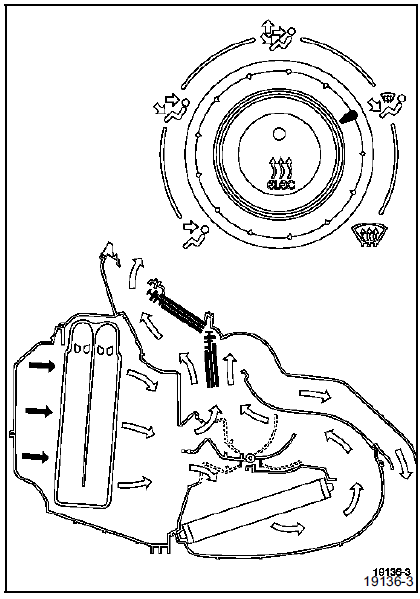

Mode pieds et degivrage

Mode pieds et degivrage

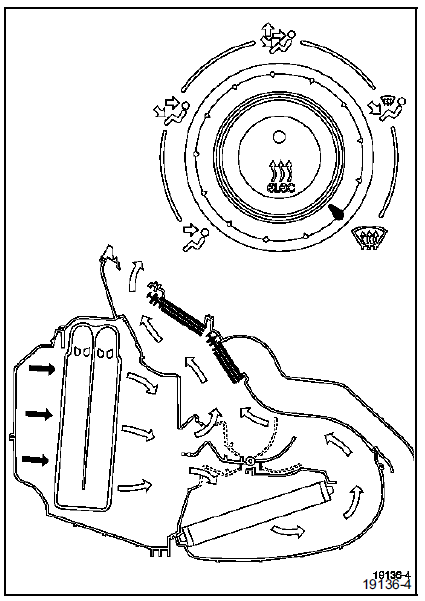

Mode degivrage / desembuage

Mode degivrage / desembuage
