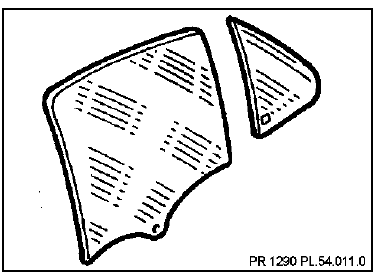

RTA - Renault Laguna: Vitres de porte arrière
DEPOSE
Après avoir déposé la garniture intérieure (chapitre 72.B),

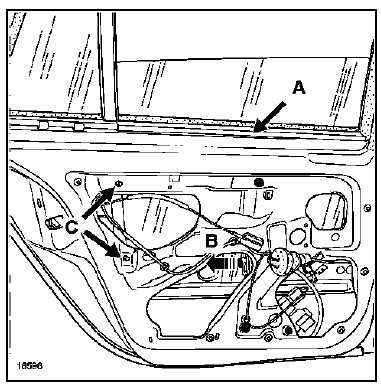

déposer le lécheur intérieur de vitre (A) et l'agrafe de fixation de vitre (B).
Dégager la vitre de l'axe du chariot d'entraînement
Faire reposer la vitre au fond du caisson de porte
Déposer les deux vis de fixation inférieures du montant fixe (C),
Déposer :
- partiellement le coulisseau de porte,

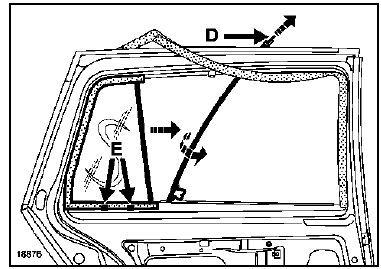

- la vis de fixation supérieure du montant fixe (D) (étoile T de 20) faire tourner celui-ci (1/4 de tour) pour l'extraire du caisson de porte.
Dégager :
- la vitre coulissante,
- la vitre fixe en prenant soin de ne pas pincer le lécheur de vitre extérieur.
REPOSE
Vérifier la mise en place des deux agrafes (E) de maintien de garniture intérieure, avant de reposer la vitre fixe.
Puis procéder dans le sens inverse de la dépose.
NOTA : la dépose de la vitre fixe ne pourra s'effectuer qu'après la dépose de la vitre coulissante.
