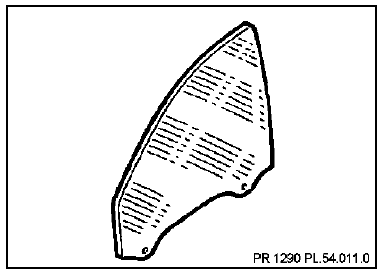

RTA - Renault Laguna: Vitre de porte avant
DEPOSE
Après avoir déposé la garniture intérieure, (chapitre 72.A),

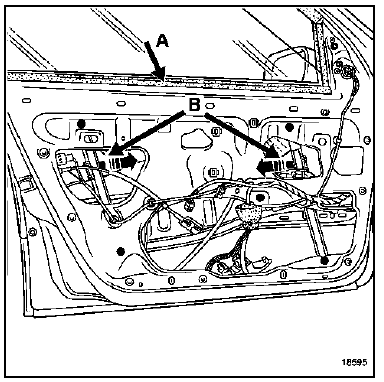

déposer :
- le lécheur intérieur de vitre (A),
- les deux agrafes de fixation de vitre (B).

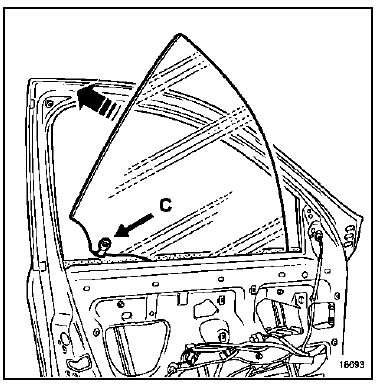

Dégager la vitre des axes de chariots d'entraînement.
Déposer la vitre.
REPOSE
Vérifier la mise en place des agrafes de chaussage avec leur joint en mousse (C).
Puis procéder dans le sens inverse de la dépose.
