Notice d'utilisation - Renault Laguna III: Versions berline et break

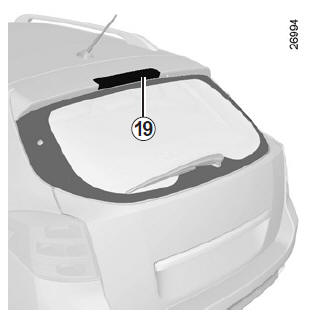

Troisième feu stop 19
Consultez un Représentant de la marque.
| Les lampes sont sous pression
et peuvent éclater lors
du remplacement. Risque de blessures. |
Éclaireurs plaque d'immatriculation 20
Déclippez l'éclaireur 20 en pressant la languette 21.
Retirez le couvercle de l'éclaireur pour accéder à la lampe.
Type de lampe : navette C5W.

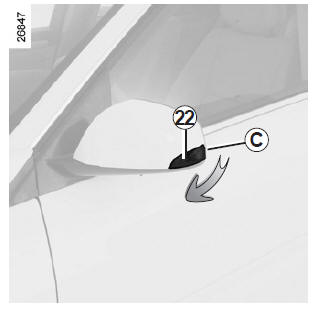

Répétiteurs latéraux 22
Déclippez le répétiteur 22 (à l'aide un outil type tournevis plat positionnez en C pour basculer le répétiteur de l'arrière vers l'avant du véhicule).
Tournez d'un quart de tour le portelampe et sortez la lampe.
Type de lampe : W5W.
Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.
