Manuel du conducteur
Verrouillage/déverrouillage des portes de l'extérieur
Celui-ci se fait à l'aide de la carte RENAULT : reportez-vous aux paragraphes " Cartes RENAULT " en chapitre 1.
Dans certains cas, la carte RENAULT peut ne pas fonctionner :
Il est possible alors :

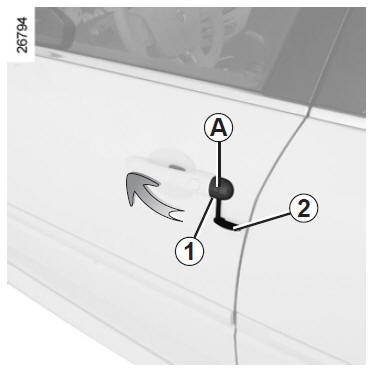

Utilisation de la clé intégrée à la carte RENAULT
Utilisation de la clé intégrée à la carte RENAULT
Retirez la clé intégrée (reportez-vous au paragraphe " Cartes RENAULT : généralités ").
Retirez le cache A de la porte gauche (à l'aide de l'embout de la clé 2) au niveau de l'encoche 1.
Effectuez un mouvement vers le haut pour ôter le cache A.
Introduisez la clé 2 dans la serrure et verrouillez ou déverrouillez la porte avant gauche.
Verrouillage manuel des portes
Verrouillage manuel des portes
Porte ouverte, faites pivoter la vis 3 (à l'aide de l'embout de la clé) et fermez la porte.
Celle-ci est désormais verrouillée de l'extérieur.
L'ouverture ne pourra alors se faire que de l'intérieur du véhicule ou par la clé pour la porte avant gauche.

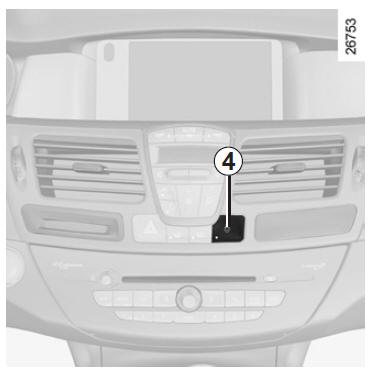

Commande de verrouillage/ déverrouillage de l'intérieur
Commande de verrouillage/ déverrouillage de l'intérieur
Le contacteur 4 commande simultanément les portes, le coffre et, suivant véhicule, la trappe à carburant.
Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, il y a un verrouillage/déverrouillage rapide des ouvrants.
En cas de transport d'objets avec le coffre ouvert, vous pouvez tout de même verrouiller les autres ouvrants : moteur arrêté, exercez un appui de plus de cinq secondes sur le contacteur 4 pour verrouiller les autres ouvrants.
Verrouillage des ouvrants sans la carte RENAULT
Cas, par exemple, d'une pile déchargée, d'un non-fonctionnement temporaire de la carte RENAULT...
Moteur arrêté, un ouvrant (porte ou coffre) ouvert, exercez un appui de plus de cinq secondes sur le contacteur 4.
À la fermeture de la porte tous les ouvrants seront verrouillés.
Le déverrouillage de l'extérieur du véhicule ne sera possible qu'avec la carte RENAULT située dans la zone d'accès au véhicule.
Après un verrouillage/déverrouillage du véhicule ou du coffre seul à l'aide des boutons de la carte RENAULT, le verrouillage à l'éloignement et le déverrouillage en mode mains libres sont désactivés.
Pour revenir en fonctionnement mains libres : redémarrer le véhicule.
Témoin d'état des ouvrants
Contact mis, le témoin intégré au contacteur 4 vous informe de l'état de verrouillage des ouvrants :
Lorsque vous condamnez les portes, le témoin reste allumé puis s'éteint.
Ne quittez jamais votre véhicule en laissant une carte RENAULT à l'intérieur. |
Responsabilité du conducteur Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l'accès des secouristes dans l'habitacle en cas d'urgence. |
