DEPOSE
Débrancher la batterie.
Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau de liquide soit sous l'orifice d'alimentation de l'émetteur.
Placer un chiffon sous cet orifice puis désaccoupler le tuyau du réservoir de liquide de frein et placer des bouchons.
Dégager l'agrafe de maintien du tuyau de liaison émetteur-récepteur sur l'émetteur.
Placer un chiffon sous l'émetteur puis désaccoupler le tuyau de liaison sur l'émetteur et placer des bouchons à chaque orifice.

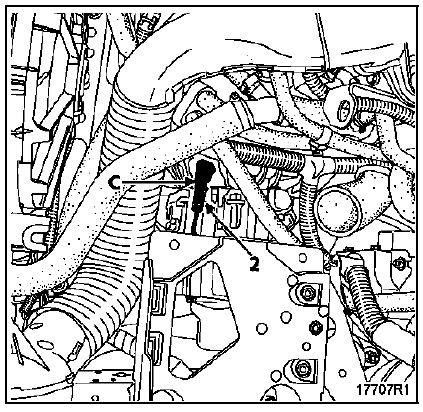

Désaccoupler le tuyau de liaison émetteur-récepteur en dégageant l'agrafe (2) située sur le raccord (C).
Placer des bouchons sur les orifices.
Extraire délicatement le tuyau de liaison émetteurrécepteur en prenant garde de ne rien endommager.
REPOSE
Vérifier l'état des joints.
Procéder à l'inverse de la dépose.
ATTENTION :
Lors de la repose :
Ajouter du liquide de frein dans le réservoir.
Purger le circuit hydraulique :
Effectuer la mise à niveau du réservoir de liquide de frein.
Vérifier le bon fonctionnement du système d'embrayage.
Suspension moteur
Suspension pendulaire
MOTEURS K4M-F4P
COUPLES DE SERRAGE (daN.m)
Moteur F9Q
COUPLES DE SERRAGE (daN.m)
* Sens du serrage: serrer les vis (1) puis (2) et (3)
Moteur L7X
COUPLES DE SERRAGE (daN.m)
* Sens du serrage: serrer les vis (1) puis ...
Interprétation des commandes
CLAPET DE LIMITATION DE
SURALIMENTATION.
CONSIGNES
Effectuer ce diagnostic après avoir relevé un dysfonctionnement dans le
menu
paramètres ou suite à l'interprétation d'un défaut non résolu.
En lançant cette commande, on doit entendre ...
Désignation des pièces (éclaté)
Structure inferieure
Traverse extrême avant (41 A)
Renfort de fixation de traverse extrême avant
(41 B)
Elément de fixation de traverse supérieure avant
(41 F)
Longeron avant (41 E)
Fermeture de longeron avant (41 C)
Traverse latéral extr& ...
