RTA - Renault Laguna: Turbocompresseur
Moteur F9Q
DEPOSE
Remarque : afin de desserrer plus facilement les écrous de fixation du turbocompresseur sur le collecteur d'échappement, il est utile de vaporiser du dégrippant sur ces écrous encore chaud juste avant démontage.
Débrancher la batterie.
Déposer le cache sur moteur.
Par dessus
Déposer :

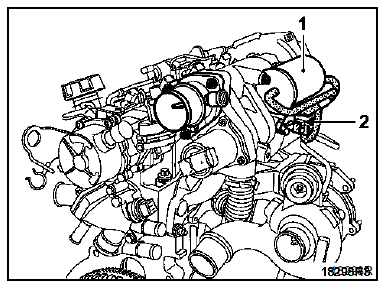

- la réserve de dépression (1),
- l'électrovanne (2) du système d'arrêt moteur
Par dessous
Déposer :
- la protection sous le véhicule,

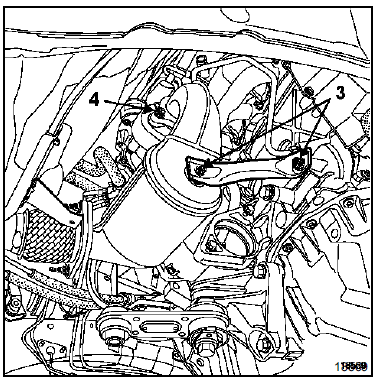

- la béquille de fixation (3),
- les écrous (4) de fixation du catalyseur sur le turbocompresseur et écarter la ligne d'échappement.
DEPOSE
Déposer :

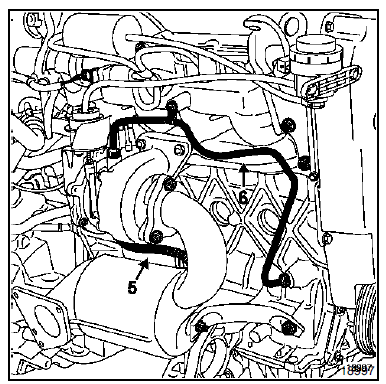

- les deux vis fixant le tuyau (5) de retour d'huile du turbo au moteur,
- l'écrou inférieur de fixation du turbo sur le collecteur d'échappement.
Débrancher le tuyau caoutchouc connecté sur la wastegate.
Déposer :
- les raccords et la vis de fixation du tuyau (6) d'alimentation en huile du turbo,
- les deux manchons d'arrivée et de sortie d'air d'admission branchés sur le turbo,
- les deux écrous de fixation supérieurs du turbo sur le collecteur d'échappement,
- le turbocompresseur par le dessus.

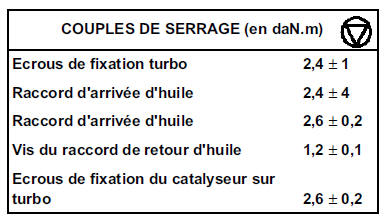

REPOSE
Pour les opérations de repose, pratiquer dans le sens inverse de la dépose.
| ATTENTION : changer impérativement le joint en cuivre d'étanchéité au niveau du raccord d'arrivée d'huile de turbo. |
IMPORTANT :
Avant de mettre le moteur en route, laisser débranché le connecteur du régulateur de pression sur la pompe haute pression.
Actionner alors le démarreur jusqu'à extinction du témoin de pression d'huile (insister quelque secondes).
Rebrancher le régulateur, préchauffer et démarrer le moteur.
Laisser tourner le moteur au ralenti et vérifier qu'il n'existe aucune fuite au niveau des raccords d'huile.
Effacer le défaut et contrôler le capteur et l'électrovanne de pression de suralimentation.
Précautions particulières
- Veillez à ce qu'aucun corps étranger ne pénètre, lors du remontage, dans la turbine ou dans le compresseur.
- Vérifier, suite à une défaillance du turbocompresseur, que l'échangeur air-air ne soit pas plein d'huile. Dans ce cas, il faut le déposer, le rincer avec du produit de nettoyage puis le laisser bien s'égoutter.
- Vérifier que le conduit de retour d'huile du turbocompresseur ne soit pas partiellement ou complètement obstrué par de la calamine. Vérifier aussi qu'il soit parfaitement étanche. Sinon, le remplacer.
