Le remplacement de cette pièce est une opération de base pour une collision avant.
C'est un élément de structure démontable.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

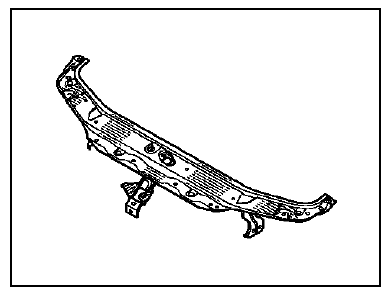

COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
Elément de rétention
Elément de fermeture
Couple support traverse
Ecrous sertis
IMPORTANT : la dépose des phares et du bouclier est indispensable pour accéder aux vis de fixation de la traverse avant.

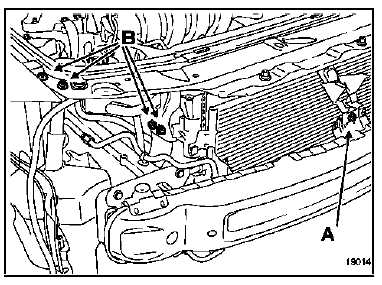

DEPOSE
Déposer :
REPOSE
La repose se fait à l'inverse de la dépose.
ATTENTION : avant de serrer en position la traverse, assurer un réglage correct des jeux d'affleurement du capot.
