Le remplacement de cette pièce est une opération de base pour une collision avant.

C'est un élément de structure démontable.

Dans l'opération décriteci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce cencernée.

IMPORTANT :

  • cette traverse contribue à la rigidité de la structure du compartiment moteur. Par conséquent, avant toute intervention sur celle-ci, il est impératif de soulager le moteur de ses points d'appui.
  • le non respect de cette consigne provoquerait l'écartement des extrémités de longerons.

Les informations concernant les pièces complémentaires seront traitées dans leur chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Boîtiers intérieurs

Boîtiers extérieurs

Eléments de fixation

Support de fixation bouclier (1)

Bague taraudée d'anneau de remorquage

Masse acoustique

Déposer :

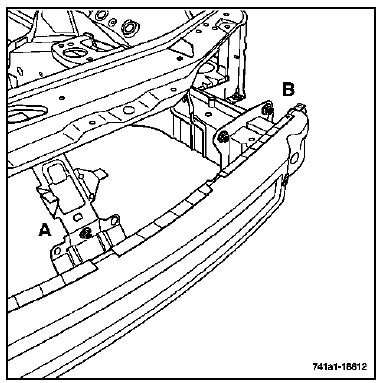

Déposer :

  • la vis de fixation centrale (A),
  • les vis de fixation latérale (B) (quatre de chaque côté).

NOTA : le support de fixation bouclier peut être

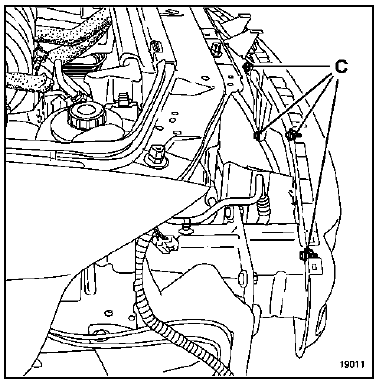

NOTA : le support de fixation bouclier peut être déposé indépendamment de la traverse (vis C).

ATTENTION : le poids de la traverse est relativement important (masse acoustique embarquée côté droit).
