Le remplacement de cette pièce est une opération complémentaire au remplacement de la jupe pour une collision arrière.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

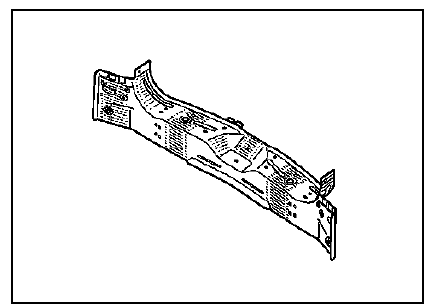

COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :

PIECES CONCERNEES (épaisseur en mm) :
Traverse extrême arrière - 0.7
Renfort de support de feu - 0.8
Passage de roue extérieur - 0.8




Jupe
Renfort inférieur de pied extrême arrièreContacteurs / Régulateurs de vitese /Synthèse de parole
Synthèse de parole (suivant équipement)
Système de contrôle de trajectoire
Régulateur / Limiteur de vitesse (suivant
équipement)
La dépose des contacteurs nécessite la dépose de la
platine support.
BRANCHEMENT
CONTACTEU ...
Enjoliveur extérieur de montant de porte arrière
DEPOSE
Déposer l'agrafe de fixation du joint (A) du montant
avant de porte.
Passer un couteau à mastic (non tranchant) entre les
montants de porte et les enjoliveurs (1).
A l'aide du pistolet à air chaud, décoller l'enjoliveur en
(1) puis le dégager ...
Calculateur
MOTEURS K4M - F4P
AFFECTATION DES VOIES DU CALCULATEUR D'INJECTION
CONNECTEUR A
H2 ← SIGNAL POTENTIOMETRE DE PÉDALE (PISTE 1)
H3 --- MASSE POTENTIOMETRE DE PÉDALE (PISTE 1)
H4 --- MASSE PUISSANCE
G2 --- ALIMENTATION POTENTIOMETRE DE PÉDALE (PISTE 2)
G4 --- MAS ...
