Le remplacement de cette pièce est lié au panneau d'aile arrière pour un collision latérale arrière.
COMPOSITION DE LA PIECE
Pièce livrée seule (préapprêtée)

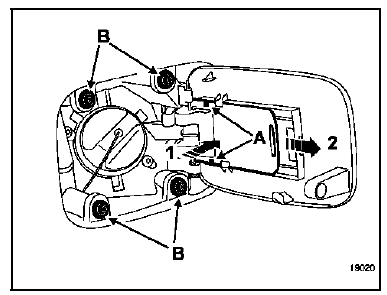

DEPOSE
Exercer une pression avec les doigts pour désengager les deux clips (A) (flèche 1).
Tirer la trappe vers l'extérieur (flèche 2).
NOTA : lors de la repose, il est possible d'avoir du réglage par les vis (B) pour assurer des jeux d'aspects réguliers par rapport au panneau d'aile.
