RTA - Renault Laguna: Toit ouvrant

DEPOSE : Après avoir déposé la garniture de pavillon (chapitre 71 N) et avoir rabattu tous les dossiers de sieges

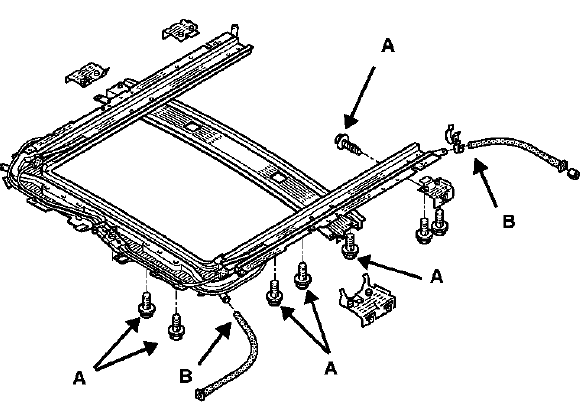

Déposer les douze vis de fixation (A)

Déposer les douze vis de fixation (A)

Débrancher les quatre tuyaux d'évacuation d'eau (B)

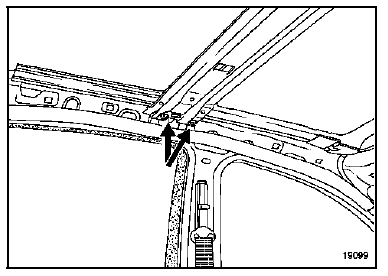

A deux opérateurs :

A deux opérateurs :

  • déposer les quatre vis de fixation sur la traverse centrale,
  • dégager le toit ouvrant par l'arrière du véhicule.

REPOSE

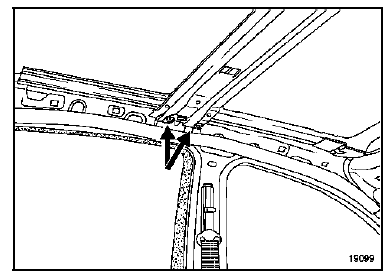

Avant la repose du toit, desserrer les fixations du

Avant la repose du toit, desserrer les fixations du panneau mobile

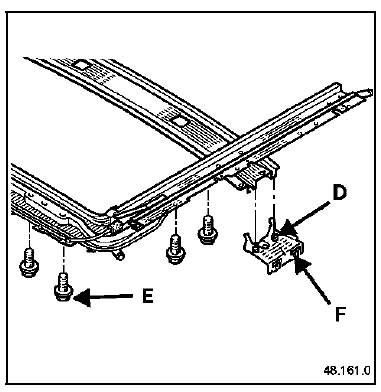

A deux personnes repositionner l'ensemble puis remonter les vis (A) (M5 tête hexagonale de 8) puis (D) (vis M8) de chaque côté sans les bloquer.

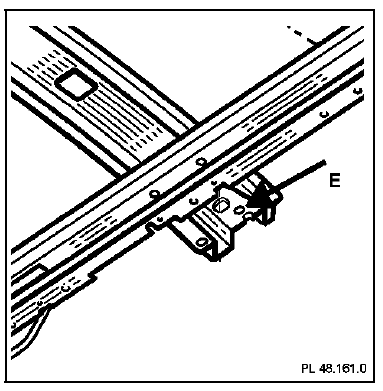

Centrer le toit à l'aide de deux piges (

Centrer le toit à l'aide de deux piges (10) dans les 10) dans les trous (E) situés en extrémité de traverse.

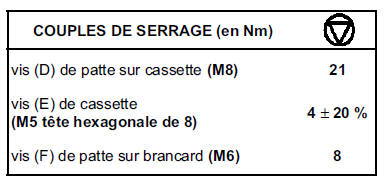

Commencer par serrer les quatre vis (D) (M8) de la traverse centrale, puis serrer les fixations (E) du toit (vis M5 tête hexagonale de 8) en procédant par diagonale.

IMPORTANT : vérifier le montage des tuyaux d'évacuation d'eau sur la cassette.

REMARQUE : lorsqu'une vis (E) (M5 tête hexagonale de 8) ne remplit pas son office de serrage, il est possible de changer d'orifice.

Prendre celui situé à proximité, il est prévu à cet effet.

Après remontage de la cassette :

Après remontage de la cassette :

  • réglage du panneau mobile (chapitre 52 D),
  • essai fonctionnel et étanchéité du toit,
  • regarnissage.
