RTA - Renault Laguna: Tension courroie accessoires
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer :
- le pare-boue avant droit ainsi que la protection latérale
- le support bocal de direction assistée.
Faire pivoter le galet tendeur automatique de la courroie dans le sens indiqué ci-dessous à l'aide d'une clé de 16 mm.

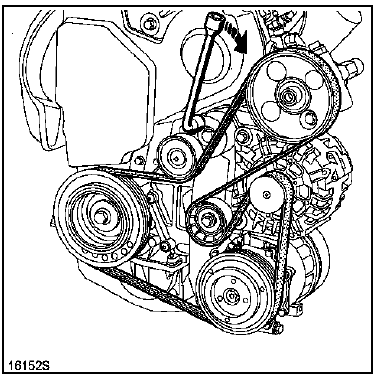

Moteur F9Q
Moteur F9Q

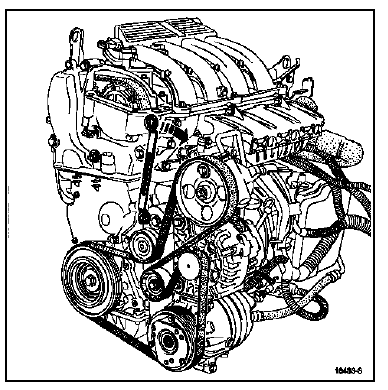

Moteur F4P
Moteur F4P

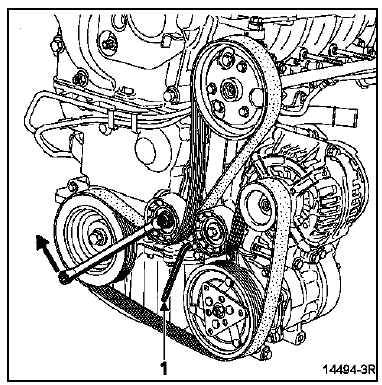

Moteur K4M
Faire pivoter le tendeur automatique de la courroie dans le sens indiqué ci-dessous à l'aide d'une clé polygonale contre coudée de 13 mm. Brider le galet tendeur à l'aide d'une clé six pans (1) de 6 mm.
Moteur K4M

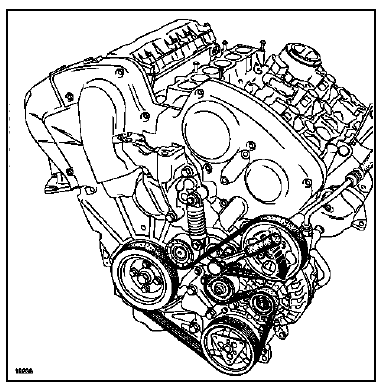

Moteur L7X
Faire pivoter le galet tendeur automatique à l'aide d'un carré de 9,53 mm.
Moteur L7X
Déposer la courroie accessoires.
REPOSE
NOTA : ne pas remonter une courroie déposée, la remplacer
Reposer en sens inverse de la dépose
