Manuel du conducteur
DEPOSE

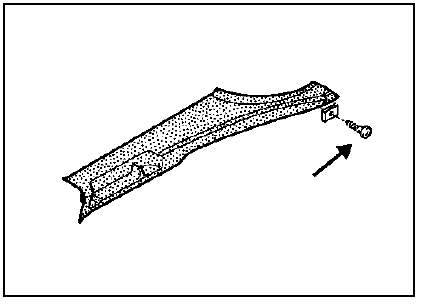

Après avoir déposé la vis de fixation,

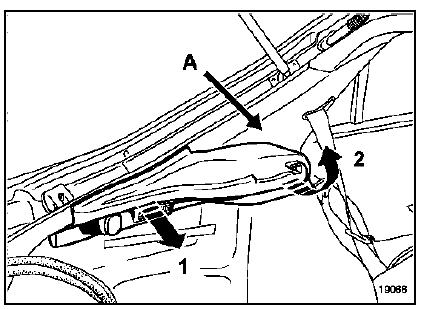

déposer partiellement le joint de coffre arrière.
Rabattre le dossier de siège arrière.
Tirer sur la tablette pour la déclipser en (1).
Maintenir manuellement la garniture de custode (A), puis déclipser la tablette (2).
Débrancher les différents connecteurs.
Tablette arrière latérale break
DEPOSE

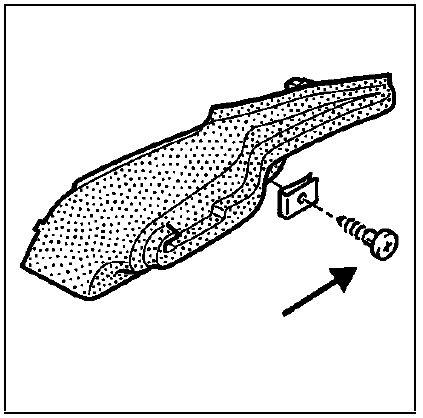

Après avoir déposé le cache et la vis de fixation,
Rabattre le dossier de siège arrière.

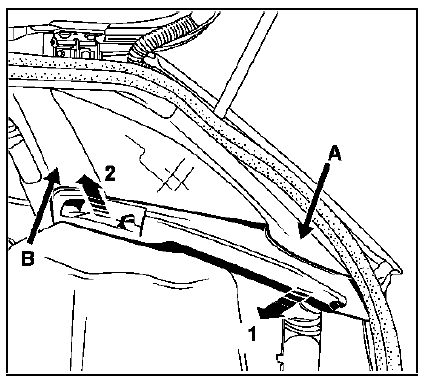

Tirer sur la tablette pour la déclipser en (1), en maintenant simultanément la garniture de custode en (A).
Déclipser la tablette en (2), en maintenant simultanément la garniture de custode en (B).
Débrancher les différents connecteurs (selon équipement).
Généralités
Habitacle
Compartiment moteur
Air extérieur
Vers boîtier de mixage d'air
Tablier d'auvent
Air extérieur ou recyclé
Compresseur
Condenseur
Bouteille déshydratante
Pressostat trifonction
Détenteur
Evaporateur
Motoventilateur d ...
Moteur L7X
(1) à 2500 tr/min. le CO doit être 0,3 maxi.
* Pour une température d'eau supérieure à 80' C et après un régime stabilisé
à 2500 tr/min. pendant 30 secondes environ.
** Pour valeurs législatives, voir spécifications ...
Capteur de position de la pédale de frein
DEPOSE
Sur le support de la pédale de frein :
Déconnecter le capteur de position de la pédale de
frein.
Effectuer un quart de tour dans le sens inverse
horaire.
Déposer le capteur de position pédale.
REPOSE
Le capteur de position de la pédale de ...
