RTA - Renault Laguna: Tableau de commande
DEPOSE
Débrancher la batterie.
Déposer :

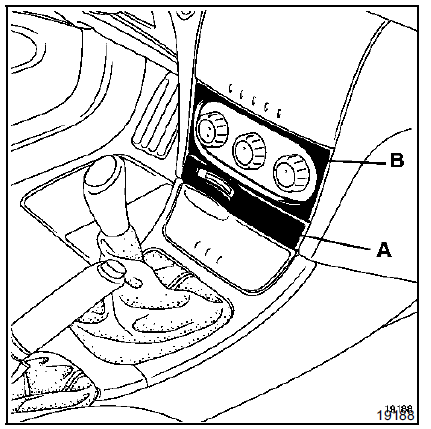

- le boîtier du lecteur de carte Renault en tirant vers soi (A),
- le cache du tableau de commande (B),
- les deux vis du bas du tableau de commande,

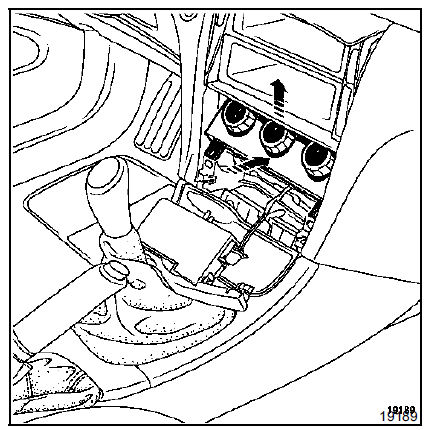

- le tableau de commande en suivant les indications du schéma ci-dessous :
Dégrafer les câbles de commande.
Débrancher les connecteurs du tableau de commande.
REPOSE
Procéder en sens inverse de la dépose.
Principe de fonctionnement
TABLEAU DE COMMANDE
Témoin de fonctionnement du pare-brise électrique,
Réglage de la température,
Mise en service de l'air conditionné,
Répartit ...
Câbles de commande
DEPOSE
Débrancher la batterie.
Déposer :
le boîtier du lecteur de carte Renault en tirant vers soi
(A),
le cache du tableau de commande (B),
les deux vis du b ...
