Témoin injection

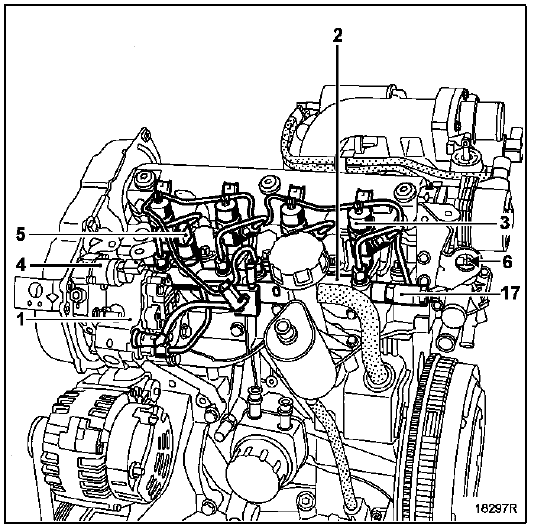

- Pompe haute pression
- Rampe commune d'injection
- Injecteur
- Régulateur de pression
- Capteur de pression
- Sonde de température d'eau

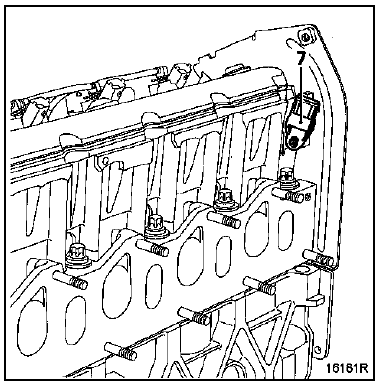

- Limiteur de pression

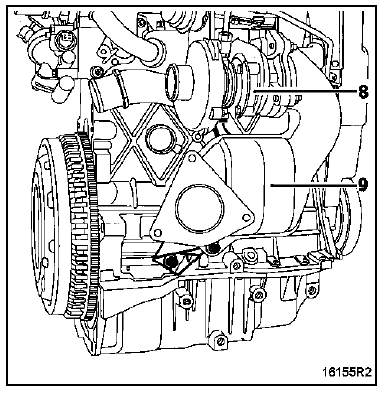

- Capteur de repérage cylindre

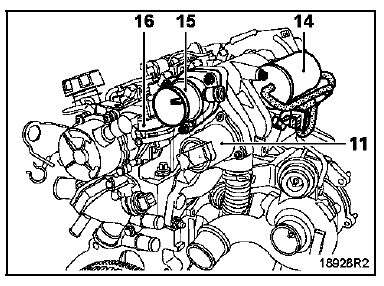

- Turbocompresseur
- Catalyseur d'amorçage

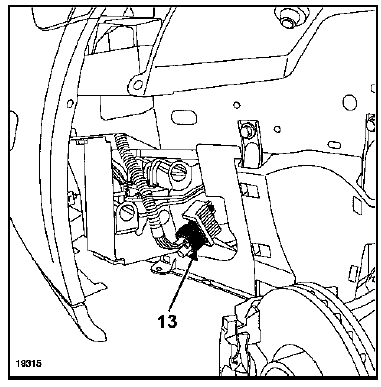

- Débitmètre d'air avec sonde de température d'air
- Vanne électrique d'EGR
- Capteur de pression de suralimentation
- Boîtier de préchauffage
- Réserve de dépression pour l'étouffoir
- Etouffoir
- Poumon d'étouffoir
Implantation des éléments
Implantation des éléments
Poire d'amorçage (uniquement en F9Q 750).
Electrovanne de régulation de turbo.
Capteur de repérage cylindre.
Injecteur ...
Témoin injection
MOTEUR F9Q
Les véhicules fonctionnant avec le système de gazole à haute pression sont
équipés de deux voyants d'injection
dans le cas d'un tableau de bord simple ...
