RTA - Renault Laguna: Système d'arrêt moteur
Moteur F9Q
BUT
Le système a pour but d'arrêter le moteur rapidement après la coupure du contact.
DESCRIPTION
Le système se compose :
- d'un poumon (1) actionnant le papillon,
- d'un papillon (2),
- d'une électrovanne (3),
- d'une réserve de dépression (4).

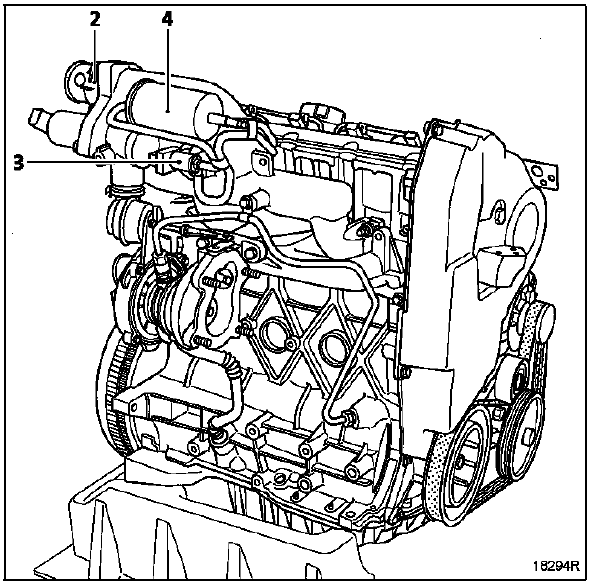

FONCTIONNEMENT
A la coupure du contact, l'électrovanne met en relation la réserve de dépression et le poumon.
Celui-ci est soumis à la dépression ; ce qui a pour effet de fermer le volet d'arrivée d'air.
Le moteur ne peut plus aspirer d'air, il s'arrête immédiatement.
DEPOSE DU PAPILLON
Débrancher sur le poumon, la Durit de dépression.
Déposer les trois vis de fixation.
Extraire l'ensemble papillon/poumon.
REPOSE DU PAPILLON
Changer le joint.
Pour les autres opérations de repose, pratiquer dans le sens inverse de la dépose.
