RTA - Renault Laguna: Support de feux

Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile arrière ou de la jupe pour une collision latérale arrière.

Pour la version break, cette opération s'effectue suivant deux possibilités :

  • complète,
  • partielle (sans dépose de la gouttière 1), dans ce cas, il sera nécessaire de dégrafer la gouttière du support de feu MPR.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

BERLINE

Pièce livrée seule

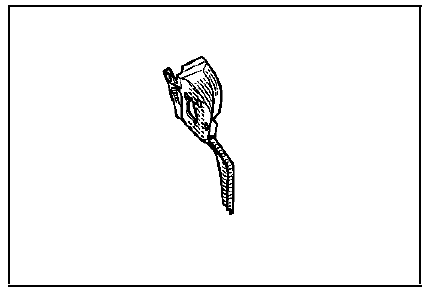

BREAK

Pièce assemblée avec :

  • pontet support rotule
  • gouttière
  • elément support feu
  • écrou soudé

BERLINE

BREAK

BREAK

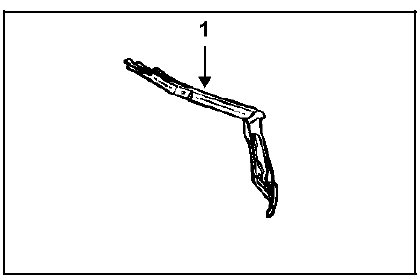

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Support de feu - 0,8
  2. Jupe - 1,2
  3. Allonge de passage de roue intérieur - 0,8
  4. Renfort de support de feu - 0,8
  5. Panneau d'aile arrière -1

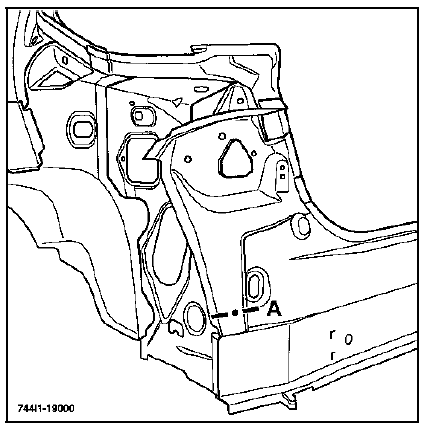

VERSION BERLINE

Remplacement complet

Complémentaire au panneau d'aile

VERSION BREAK

VERSION BREAK

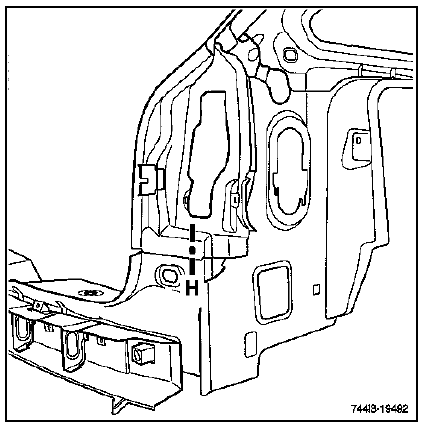

Remplacement partiel sans dépose du panneau d'aile

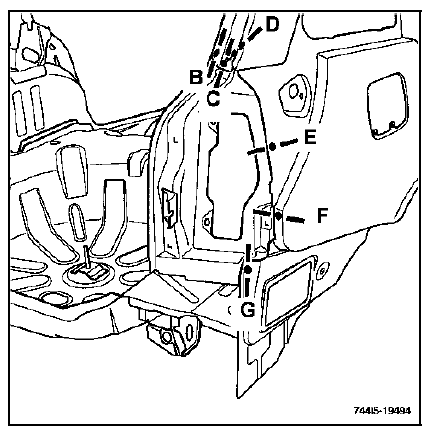

Remplacement complet

Remplacement complet

Complémentaire au panneau d'aile

Renfort de support de feux

    Ensemble jupe
    Le remplacement de cette pièce est une opération de base pour une collision arrière ou complémentaire au remplacement du panneau d'aile arrière pour une collision ...

    Renfort de support de feux
    Le remplacement de cette pièce est une opération complémentaire au remplacement du support de feu pour une collision latérale arrière. Dans la méthode d& ...
