RTA - Renault Laguna: Soupape régulatrice de pression
Moteur F9Q

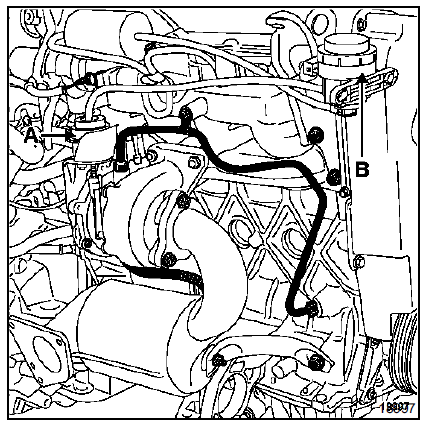

Le poumon (A) de la soupape de régulation de pression est commandé par une électrovanne (B) pilotée par le calculateur d'injection. Cette électrovanne fait varier, en fonction des plages de fonctionnement du moteur, la dépression qui permet de réguler la pression de suralimentation.
La soupape de régulation de pression est ouverte en position repos. Le moteur fonctionne alors en atmosphérique.

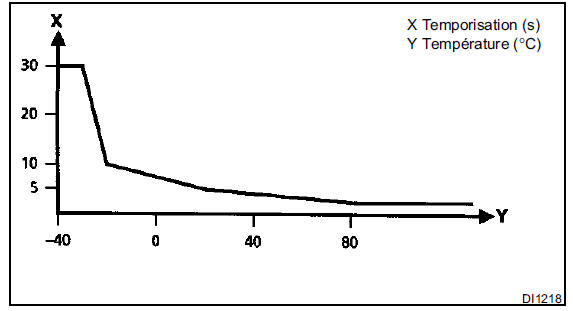

L'électrovanne fermée en position repos, est alimentée après démarrage du moteur, après une temporisation en fonction de la température d'eau.
