RTA - Renault Laguna: Soufflet côté roue
La réparation partielle d'une transmission est possible côté roue :
- remplacement du joint,
- remplacement du soufflet.

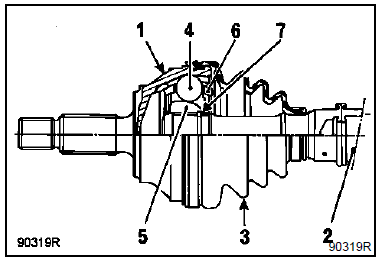

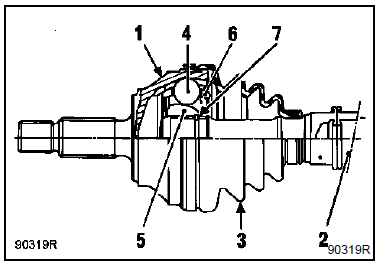

JOINT COTE ROUE A SIX BILLES
- Bol fusée
- Arbre de transmission
- Soufflet
- Billes
- Moyeu à bille
- Cage à bille
- Anneau d'arrêt
DEMONTAGE
Couper les colliers et le soufflet sur toute sa longueur.
Enlever le maximum de graisse.

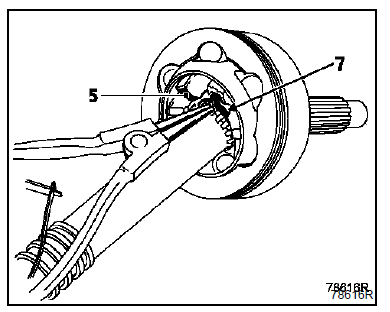

Ecarter l'anneau d'arrêt (7) et, simultanément, appliquer quelques coups de maillet sur la face frontale du moyeu à bille (5).
Séparer ainsi le joint de l'arbre.
REMONTAGE

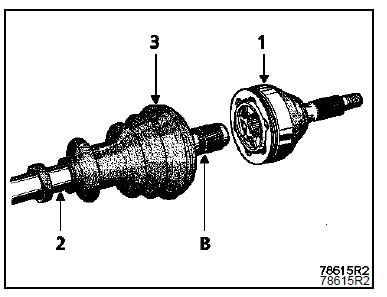

Engager sur l'arbre :
- le petit collier,
- le soufflet (3).
Emmancher le joint à billes (1) muni de son anneau d'arrêt (neuf) sur les cannelures de l'arbre jusqu'en butée du segment de la gorge (B) de l'arbre.
Répartir la dose de graisse dans le soufflet et dans le bol fusée.
Positionner les lèvres du soufflet dans les gorges du bol (1) et de l'arbre de transmission (2).
Mettre en place le grand collier.
SERTISSAGE COLLIERS

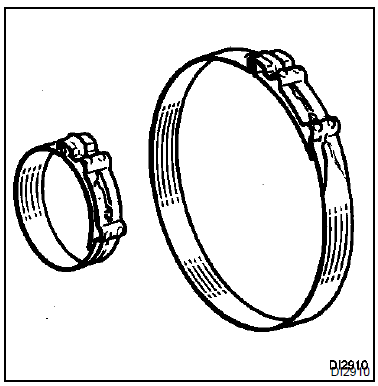

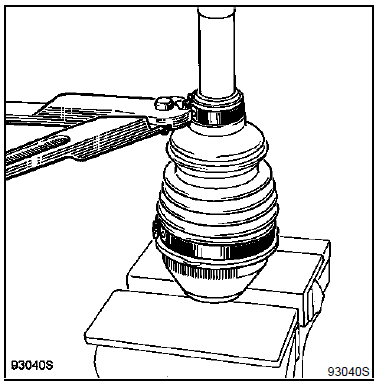

Colliers clic CAILLAU

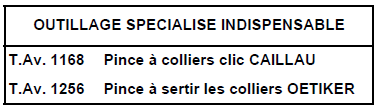

Utiliser la pince T.Av. 1168.
NOTA : les colliers clic CAILLAU ne sont pas réutilisables.
COLLIER OETIKER
Utiliser la pince T.Av. 1256.

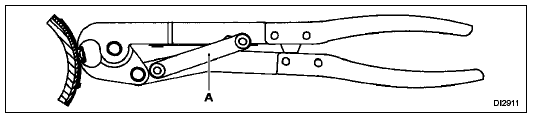

POSITION 1 - Présertissage et positionnement du collier
Placer la biellette (A) dans le cran inférieur et fermer la pince en butée. Le collier préserti glisse sur le soufflet et peut être positionné.

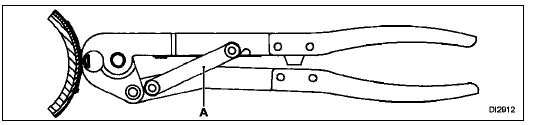

POSITION 2 - Sertissage
Placer la biellette (A) dans le cran supérieur et fermer la pince en butée.
96048S
