RTA - Renault Laguna: Siège complet

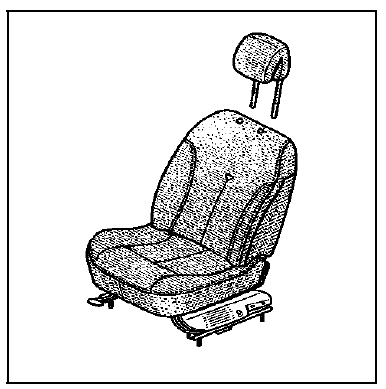

ATTENTION : il est interdit de manipuler les systèmes

ATTENTION : il est interdit de manipuler les systèmes pyrotechniques (prétensionneurs ou airbag) prés d'une source de chaleur ou d'une flamme, il y a un risque de déclenchement.

IMPORTANT : avant la dépose d'un siège, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées et le témoin airbag au tableau de bord s'allume.

DEPOSE

Protéger le bras de marche

Déposer l'appuie-tête.

Positionner le siège vers l'avant.

Installer le véhicule sur un pont élévateur.

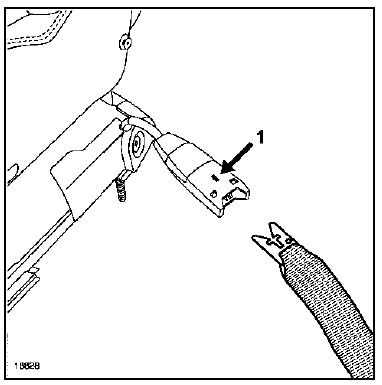

Décrocher la ceinture de sécurité en appuyant sur le

Décrocher la ceinture de sécurité en appuyant sur le verrou (1).

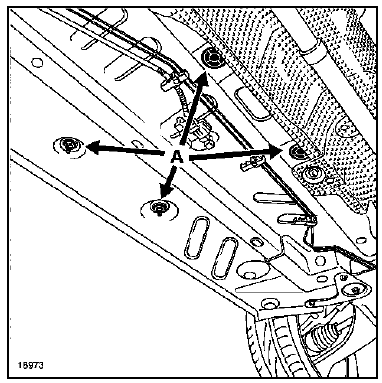

Déposer les obturateurs et les quatre écrous de fixation

Déposer les obturateurs et les quatre écrous de fixation sous caisse (A).

Dégager le siège (deux opérateurs).

REPOSE

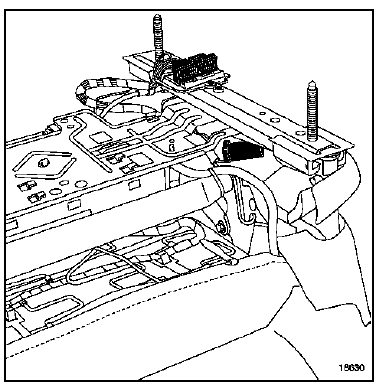

IMPORTANT : avant la repose du siège, contrôler

IMPORTANT : avant la repose du siège, contrôler visuellement l'état des connecteurs sur l'armature du siège et sur la caisse

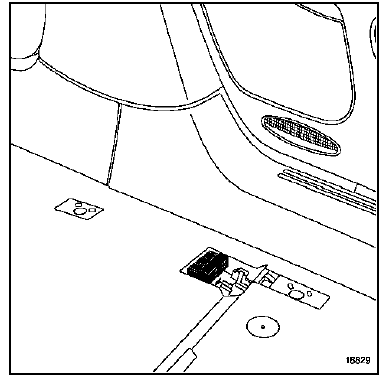

Couple de serrage des écrous de fixation de siège

Couple de serrage des écrous de fixation de siège avant 44 N.m.

Aprés avoir remplacé les pièces défectueuses et rebranché les connecteurs, effectuer un contrôle à l'aide de l'outil de diagnostic.
