RTA - Renault Laguna: Serrures de portes
Selon l'équipement du véhicule, les serrures de portes sont spécifiques :
- la version bas de gamme (connecteur 4 voies) est équipée du verrou électrique et du capteur de fermeture (les véhicules ne sont pas équipés de capteurs de feuillure).
- la version haut de gamme (connecteur 6 voies) est équipée de la fonction super-condamnation permettant de désactiver le fonctionnement des poignées intérieures. Cette fonction peut être utilisée pour la sécurité enfant électrique.
BRANCHEMENT

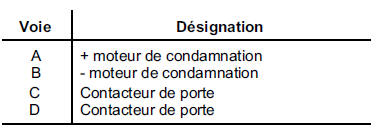

- Version bas de gamme côté gauche

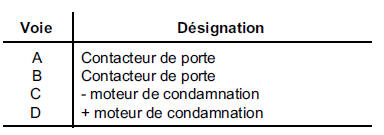

- Version bas de gamme côté droit

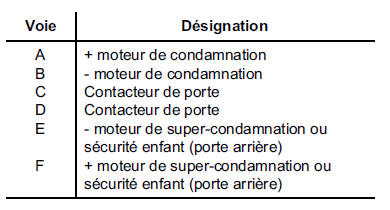

- Version haut de gamme avant gauche
- Version haut de gamme avant droit

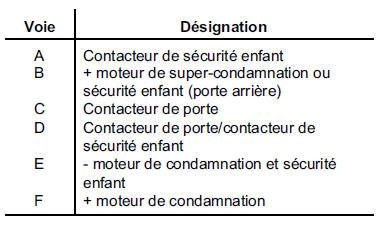

- Version haut de gamme arrière gauche

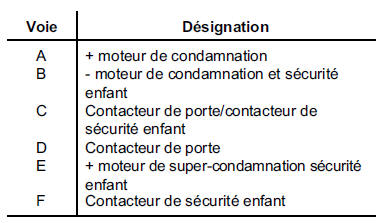

- Version haut de gamme arrière droit
Capteur d'ouverture de portes
CAPTEUR D'OUVERTURE DE PORTE
Pour fonctionner en mode main-libre, les poignées de
portes doivent être équipées de capteurs :
de présence (A) pour détecte ...
Contacteur de hayon
L'interrupteur de hayon (tout ou rien) est identique sur
tous les véhicules : il n'y a pas de modèle spécifique
pour les véhicules équipés de la fonction ma ...
