RTA - Renault Laguna: Serrures de porte

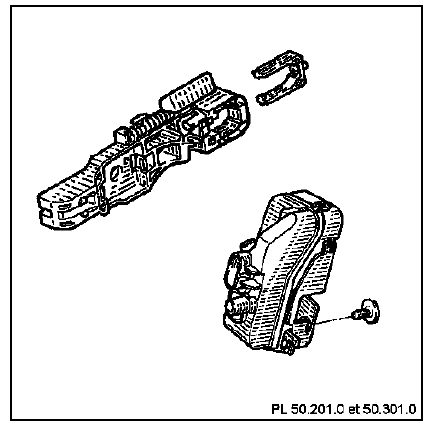

DEPOSE serrure porte avant
Après avoir déposé le panneau de garniture (chapitre 72 A) et la poignée extérieure (chapitre 51 B),

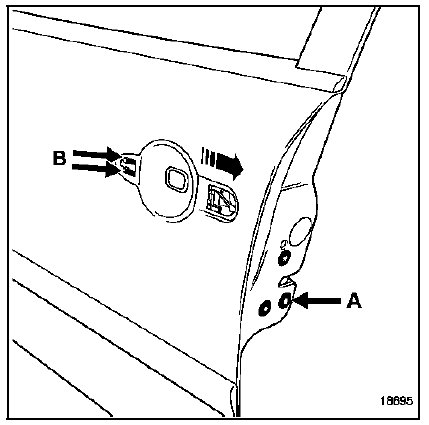

déposer les trois vis de fixation (A) (étoile T 30).
Appuyer légèrement sur les deux arrêtoirs du module (B).
Dégager la serrure et le module par le caisson de porte.
Débrancher les connecteurs.
PARTICULARITES pour la dépose des serrures de porte arrière
Déposer préalablement :
- la vitre coulissante,
- le montant fixe.
Dégager la serrure avec le module.
DEPOSE DU PRISME (dessin ci-dessous)

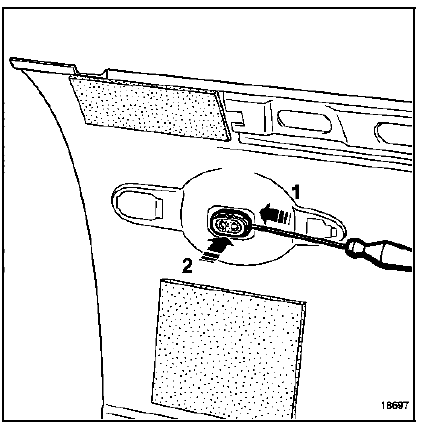

REPOSE
Clipser le prisme de l'extérieur de la porte.
REPOSE des serrures

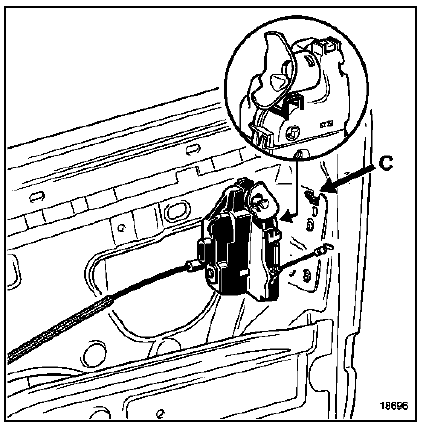

Positionner la serrure sur le crochet de maintien du caisson de porte (C), puis procéder dans le sens inverse de la dépose.
Poignée extérieure de porte
DEPOSE
Déposer l'obturateur.
Dévisser la vis (1) (étoile T 20) sans la déposer de
façon à dégager le barillet (2).
Dégager la ...
Lève-vitre de porte avant
DEPOSE
Après avoir déposé la garniture intérieure
(chapitre 72.A),
déposer les deux agrafes de fixation de vitre (A),
dégager la vitre des axes de ...
